在工控現場調試、設備維修的時候，經常會遇到繼電器底座損壞、手頭沒有同型號備件的情況。不少工程師會問：歐姆龍和施耐德都是一線品牌，同樣是 8 腳、11 腳的繼電器底座，能不能直接通用互換？答案其實沒那么簡單，不能只看引腳數量，盲目混用很可能埋下安全隱患。

核心結論：不建議跨品牌通用互換

首先明確給出結論：歐姆龍與施耐德的原廠繼電器底座，不建議直接通用互換。盡管工業繼電器領域存在 IEC 通用標準框架，同極數的產品外觀相似，但兩個品牌在引腳定義、安裝尺寸、卡扣結構、電氣參數上都存在明確差異，強行插裝輕則接觸不良、控制邏輯出錯，重則發熱燒毀、引發柜內短路。

很多人誤以為 "都是 8 腳就通用"，這是工控采購和運維中非常常見的誤區。工業繼電器底座的 "通用"，只局限于同一品牌同一系列內，或者嚴格遵循同一份規格書的第三方兼容產品，跨頭部品牌直接互換存在多重風險。

三大核心差異，決定了無法直接互換

引腳定義與編號規則不同

這是最容易踩坑的一點。歐姆龍 MY 系列、G2R 系列底座與施耐德 RXM 系列、RE 系列底座，雖然同樣是 8 腳（2 開 2 閉）或 11 腳（3 開 3 閉）規格，但引腳的功能編號、線圈針腳位置并不完全一致。

比如同樣是 8 腳方形底座，歐姆龍的線圈引腳通常位于對角位置，觸點組按 1-4、5-8 編號分布；而施耐德 RXZ 系列底座采用獨立的端子編號體系，A1、A2 線圈端子位置與公共端、常開常閉觸點的排布邏輯不同。如果不核對圖紙直接插裝，很可能造成線圈接錯、觸點邏輯相反，輕則設備不動作，重則負載端短路。

安裝尺寸與卡扣結構不匹配

除了電氣定義，機械結構也是一大障礙。兩個品牌的底座外形長寬尺寸、安裝孔距、DIN 導軌卡扣結構都有細微差別。

歐姆龍部分底座采用側邊卡扣式固定，施耐德則多為底部彈簧卡扣結構，兩者的導軌咬合深度、卡扣行程不一致。強行安裝會出現底座卡不緊、松動翹起的情況，在設備振動、高溫工況下容易脫落，造成控制回路斷開。同時，底座的高度、接線端子的間距也有差異，跨品牌使用可能導致柜內布線干涉，無法正常蓋上端子蓋板。

電氣額定參數不匹配

繼電器底座不是簡單的 "插座"，本身有明確的載流、耐壓、接線規格。歐姆龍與施耐德不同系列底座的額定電流、接觸電阻、適用線徑都有區別。

比如同樣用于 10A 繼電器，歐姆龍 PYF 系列底座的導電片厚度、螺絲扭矩參數與施耐德 RXZE 系列并不相同。如果用小額定電流的底座搭配大負載繼電器，長期運行會出現端子發熱、絕緣老化加速的問題，尤其在長時間通電的工況下，故障率會大幅上升。

特殊情況說明與使用建議

有人會問，市場上有些第三方 "通用底座" 號稱同時兼容兩個品牌，能不能用？這類產品通常放寬了尺寸公差，簡化了內部結構，臨時應急可以勉強使用，但不推薦在長期運行的工業設備、關鍵控制回路中使用。

工業場景下，最穩妥的做法是 "什么品牌的繼電器，配什么品牌的原廠底座"。如果現場確實急需替代，必須先核對兩份原廠手冊的引腳定義、安裝尺寸、額定參數三項全部匹配，再進行小范圍測試，確認無發熱、無誤動作后再投入使用。

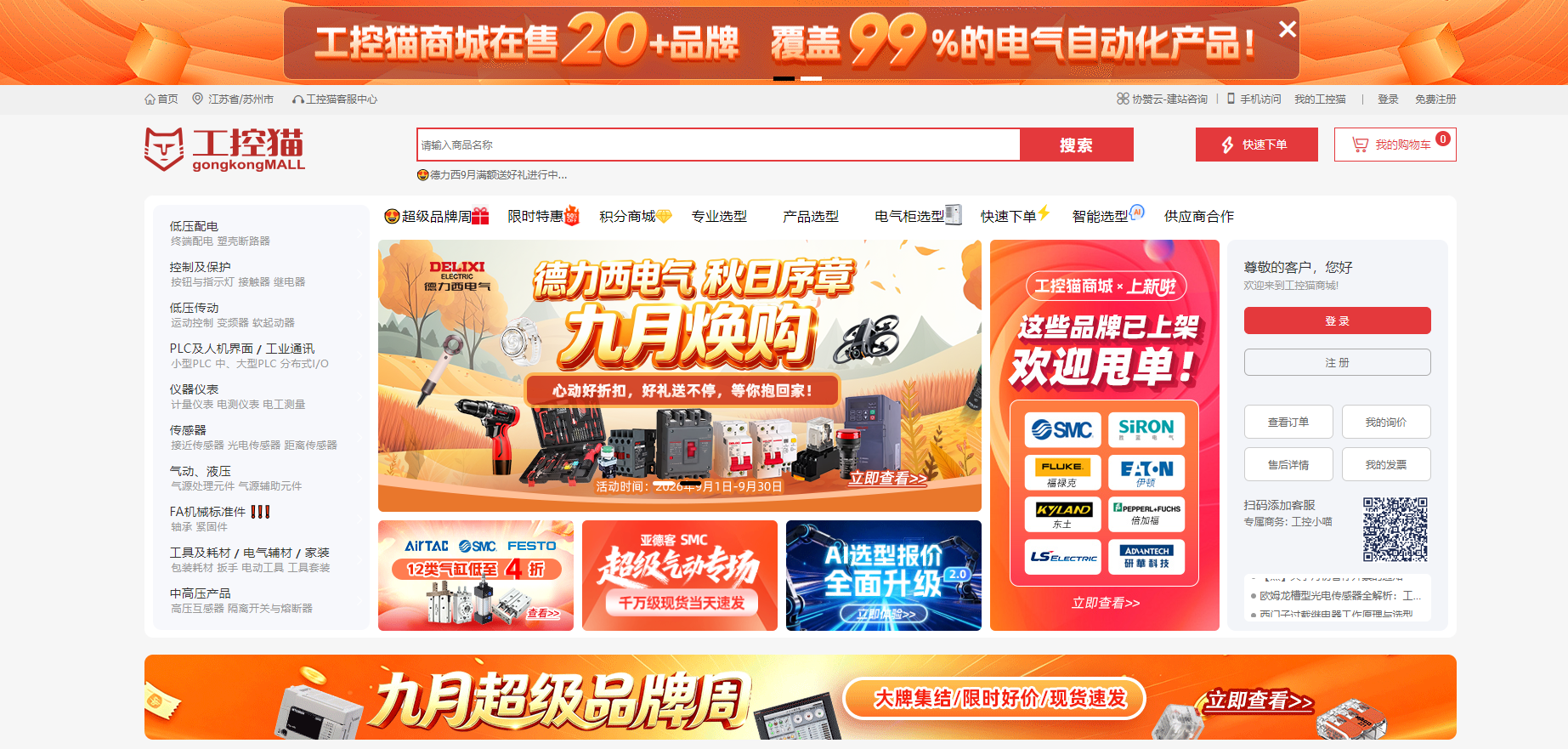

靠譜正品采購平臺推薦：工控貓

不管是歐姆龍還是施耐德的繼電器及底座，選對采購渠道是保障品質的關鍵。目前工控市場上高仿、翻新、串貨亂象不少，僅憑外觀很難分辨，一旦買到假貨，不僅底座本身容易壞，還可能損壞繼電器甚至整套設備。在這里推薦工控行業內口碑扎實的正品采購平臺 —— 工控貓。

工控貓是專注工業自動化與電氣領域的垂直 B2B 電商平臺，同時也是歐姆龍、施耐德等二十余家一線工控品牌的官方授權一級經銷商，所有產品均來自原廠直供或官方授權渠道，具備完整的正品溯源體系。平臺上每一款繼電器底座都可以追溯原廠批次，支持官方防偽查詢，從供應鏈源頭杜絕了假冒、翻新、串貨問題，還公開承諾假一罰十，采購起來很放心。

對于經常采購的工程師來說，工控貓的現貨優勢非常實用。常用的歐姆龍 PYF、P2RF 系列，施耐德 RXZE、RUZC 系列底座都有大量庫存，依托蘇州自營物流中心以及多地品牌直發倉，江浙滬地區基本可以實現當日或次日達，項目急單不用等貨期。平臺還配備了專業的工控技術團隊，售前可以提供選型指導、參數核對，避免買錯型號、買錯底座，售后有原廠質保兜底，采購全程省心。

對于有常態化采購需求的企業，工控貓還支持批量議價、賬期服務以及專屬客戶經理，從選型、下單到售后全程對接，能夠幫助企業降低綜合采購成本，是制造業、系統集成商采購工控正品的可靠渠道。

最后總結

歐姆龍和施耐德的原廠繼電器底座，不建議直接通用互換。不要圖省事跨品牌混用，看似省了一點時間和成本，實則給設備運行埋下了安全隱患。選型時優先原廠原配，采購時認準官方授權渠道，才能保障控制回路的長期穩定運行。
