一、引言

隨著國家對礦山安全生產監管力度的持續加大，礦山電氣設備的合規性與可靠性要求日益嚴格。用于礦山環境的軟起動柜等電氣設備，必須取得礦用合格證和礦用產品安全標志方可投入使用-。在這一背景下，礦用一般型高壓軟起動裝置作為礦井大功率電機起動與控制的核心設備，其技術水平和產品質量直接關系到礦山生產的連續性與安全性。

GKGR系列礦用一般型高壓軟起動控制柜，自推出以來已在多個礦山項目中成功應用。本文以某金礦技改項目為切入點，從技術原理、產品特點、工程應用等角度，對礦用高壓軟起動技術進行系統梳理與分析。

二、礦用高壓軟起動的技術原理與價值

礦用高壓軟起動裝置的核心技術原理，是采用晶閘管串聯技術實現對電動機輸入電壓的平滑調節。裝置主要由串接于電源與被控電動機之間的三相反并聯晶閘管組件及其電子控制裝置構成，運用移相控制原理，在起動過程中控制晶閘管的導通角逐漸增大，使電動機的端電壓從零以設定的函數關系逐漸上升，啟動轉矩及轉速也隨之逐漸增高，從而實現無沖擊起動。

這一技術路線相較于傳統的降壓起動方式具有顯著優勢。傳統方法如定子串電阻（或電抗）、星-三角起動等，雖線路簡單，但起動電流沖擊大、起動轉矩固定不可調，容易造成劇烈的電網波動和機械沖擊。而晶閘管調壓式軟起動則通過無級調節，實現了真正意義上的平滑起動。

對于礦山環境而言，高壓軟起動的價值尤為突出。礦井排水泵、主通風機、提升機等均為大功率負載，直接起動時電流可達額定電流的5—8倍，不僅對電網造成巨大沖擊，還會對機械傳動系統產生嚴重的應力損傷。采用軟起動技術后，起動電流可控制在2.0—3.5倍額定電流范圍內可調，有效降低了電氣與機械的雙重沖擊，延長了設備使用壽命。

三、GKGR-300/10的技術特點

GKGR系列礦用一般型高壓軟起動控制柜是長沙奧托針對礦用環境專門研制的高壓軟起動產品。以本次項目中應用的GKGR-300/10為例，其主要技術特點體現在以下幾個方面：

（一）先進的控制架構

該產品采用DSP（數字信號處理器）控制技術，起動時通過電流和功率因數的實時檢測，精確控制輸出電壓，逐步降低起動電流，使電動機實現平穩起動。控制器采用雙CPU系統架構，指令流水線操作，響應速度快，執行核心控制高效可靠。相較于低壓軟起動器常用的普通單片機，DSP芯片在處理速度和運算精度上具有顯著優勢，能夠滿足高壓環境對實時控制的嚴苛要求。

（二）完善的保護功能

礦用設備的運行環境復雜多變，對保護功能的要求遠高于一般工業場合。GKGR-300/10具備過載、三相不平衡、缺相、欠壓、起動過流、起動超時等多種故障保護功能。高壓主回路與控制系統之間采用國際先進的信號隔離技術，有效保障了控制系統的安全運行。

（三）可靠的硬件設計

從硬件構成來看，該控制柜由電壓采樣部件、可控硅組件、高壓真空接觸器、過壓保護器、電流互感器以及電子控制系統組成。其中，高壓晶閘管的串聯技術是核心難點——由于單只高壓晶閘管的耐壓能力有限，需由多個晶閘管串聯進行分壓，必須確保各晶閘管的開通時間一致，以防止器件損壞。

此外，產品采用九重安全防護設計。頂部防雨擋板與主體分體式設計可兼容各類安裝環境，格柵式散熱風道設計保障了內部設備的快速散熱。這些設計充分考慮了礦山井下潮濕、多塵等惡劣工況。

（四）靈活的起動模式

設備提供四種起動方式和三大起動模式，用戶可根據不同工況靈活選擇。LCD液晶高清顯示屏支持中文或英文菜單，操作便捷。平滑穩定起動至額定轉速的過程中，不會對電動機和負載產生大的機械沖擊力，有效延長了機械使用壽命及維護周期。

四、工程應用案例分析

（一）項目概況

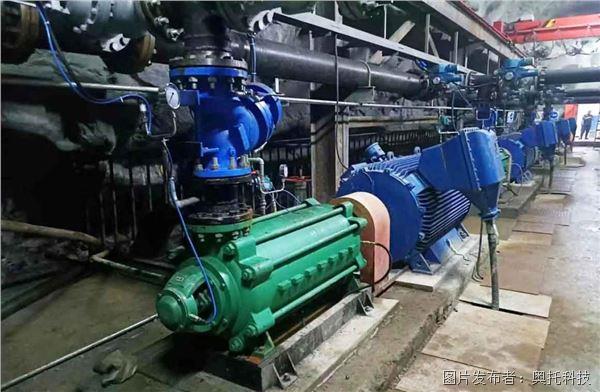

某金礦技改項目的二期采礦工程水泵房水倉中央變配電南室為滿足排水泵的起動和運行需求，設計院選擇了長沙奧托研制的四套GKGR-300/10礦用一般型高壓軟起動柜。

（二）安裝調試與投運

項目正式投運后，四套軟起動柜設備運行穩定，起動電流小、保護功能全的特點得到了現場工作人員的一致認可。對于礦山排水系統而言，排水泵的可靠起動直接關系到礦井安全，任何起動失敗都可能導致水患風險。GKGR-300/10在該項目中的穩定表現，驗證了其在礦山關鍵負載場景下的適用性。

（三）技術適配性分析

從技術適配角度來看，該金礦項目選擇GKGR-300/10具有充分的合理性：

其一，礦用一般型高壓軟起動柜適用于交流50Hz/60 Hz、額定電壓10kV（6kV）的異步電動機，與該金礦排水泵的電壓等級和電機類型相匹配。

其二，產品符合GB/T 12173-2008《礦用一般型電氣設備》標準，通過了KY認證并具備礦用產品安全標志，滿足礦山安全監管的合規要求。

其三，對于水泵類負載，軟起動不僅能降低起動電流對電網的沖擊，還能有效減少水錘效應對管道系統的破壞，這在深井排水系統中尤為重要。

五、行業發展趨勢與展望

從本次金礦技改項目的成功應用出發，可以觀察到礦用高壓軟起動領域的幾個重要發展趨勢：

l  智能化成為核心方向。隨著工業互聯網和人工智能技術的發展，礦用高壓軟啟動柜正朝著具備遠程監控、故障診斷、自適應調節等功能的智能化方向演進。通過引入先進的控制技術和算法，實現設備的自動化控制和智能化管理，將進一步提高設備的運行效率和可靠性。

l  高效化與綠色化并行推進。在環保政策日益嚴格的背景下，礦用高壓軟啟動柜將更加注重高效節能設計，降低能耗和損耗。起動電流的精確控制本身就是一種節能手段，而未來還將在材料、工藝等環節進一步優化。

l  定制化服務需求上升。不同礦山的工況條件差異顯著，制造商需要根據客戶的具體需求提供定制化的產品和解決方案。長沙奧托GKGR系列在多個礦山項目中的成功應用，正是這種定制化能力的體現。

l  安全合規門檻持續提高。國家對礦山設備的安全監管日趨嚴格，礦用產品安全標志的管理要求不斷細化。這既是挑戰也是機遇，推動著行業向更規范、更高質量的方向發展。

六、結語

GKGR-300/10礦用一般型高壓軟起動柜在某金礦技改項目中的成功應用，是國產礦用高壓軟起動技術不斷成熟的又一例證。從技術原理到產品設計，從工程實施到運行效果，該項目展示了礦用高壓軟起動裝置在保障礦山安全生產、提升設備運行可靠性方面的重要價值。

隨著礦山智能化建設的深入推進和安全生產要求的不斷提高，礦用高壓軟起動技術將迎來更廣闊的應用空間。以DSP控制、晶閘管串聯、智能化管理為核心技術路線的高壓軟起動產品，將在礦山電氣自動化領域發揮越來越重要的作用。
