摘要

第3部分已討論了原理圖審查、元件布局及接地架構，本文將轉向后續的布線決策。電源系統布線應在布局初期（信號布線開始之前）予以重視，因?yàn)殡娫聪到y(tǒng)是PCB面積的主要消耗者之一，且直接影響層數和疊層結構的選擇。本系列文章第4部分提出了一套系統化流程，用于確定從2層到8層設計的正確層數及最佳疊層配置，確保每個信號均擁有專用的、場約束的傳輸路徑。在布局伊始即遵循此流程，可避免設計中途返工帶來的高昂成本。

引言

本系列第3部分闡述了如何解讀并整理布局原理圖、如何進行元件布局、如何在接地平面與接地樹之間做出選擇。完成這些基礎決策后，便需著手處理布線本身，而首要布線任務并非信號，而是電源系統。本文將討論以下內容：

?如何對電源系統進行布線，以支持低頻和高頻電流傳輸且不產生干擾。

?需要多少層（通常與網絡數量相關）才能布設所有傳輸線，確保每條傳輸線均擁有專用傳輸空間，從而避免干擾和電磁干擾(EMI)。

?如何選擇正確的疊層配置，以確保每個信號層的場均得到有效約束。

本文概述的流程直接基于第3部分的布局和接地決策。按順序執行步驟，即先處理電源系統和關鍵信號，再確定層數，最后確定疊層結構，有助于盡早確立正確配置，避免布局中途返工帶來的高昂成本。

系統布線

一些設計人員會將電源和接地留至PCB布局流程的最后階段處理。建議在元件布局完成后立即處理此項工作，理由如下。設計過程中必須考慮PCB的層數和疊層結構。兩者均取決于設計復雜度和可用PCB尺寸。在布線開始后做出此項決定亦無不可。例如，除走線總數外，大電流走線（需加寬走線）、高壓網絡（需增加網絡間距）及安全間距均會改變PCB面積需求。此類走線比低壓/小電流模擬及數字信號占用更多PCB空間。電源/接地系統同樣占用大量PCB空間，因此接下來將重點討論此項內容。越早確定正確的層數和疊層結構，效果越好。

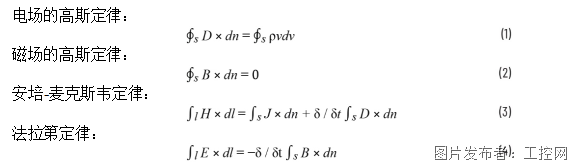

一旦完成元件布局及接地/電源系統設計，即可開始信號布局。這項任務應優先處理關鍵走線。在進行其他工作之前，務必確保布局中重要（此時未必困難）的網絡已正確布設。關鍵網絡包括所有敏感模擬信號及高速電路。對于每條走線，始終需考慮地平面中的高低速回流路徑、去耦及電源獲取。對于接地，高速路徑相對簡單，因?yàn)楦鶕?jù)法拉第定律，它將直接位于信號走線下方。應保持此區域?qū)Ｓ糜谠撔盘?hào)。低頻回流將沿最小阻抗路徑流動（如第3部分所述），利用所有可用銅箔。

系統布局

大多數信號走線采用50Ω阻抗，原因充分。走線的無損阻抗為(L/C，其中L為單位長度電感，C為單位長度對地平面電容。50Ω走線較窄（有利于節省空間），且與地平面之間的環路面積較小。就帶寬而言，50Ω亦是理想阻抗值。阻抗低于50Ω時，電感將成為主要誤差源；阻抗遠高于50Ω時，則易受容性短路影響，且在標準PCB尺寸下難以實現。上述論點與電力傳輸無關。如坡印廷矢量S = E×H所述，能量流動與傳輸線阻抗無關。例如，傳輸10V、10A的100W功率時：高阻抗線路需更大的場域面積或空間，以補償10V、10A輸入功率下較低的場強。低阻抗線路（介質空間較小）則以更強的場強（E和H）補償較小的體積。不同線路阻抗間顯著變化的關鍵在于線路改變能量傳輸速率的能力；設計PCB電源系統時需仔細考量這一點。

低阻抗線路電感較低，可快速傳輸功率，因?yàn)榫€路上電流隨時間的變化率等于電壓除以電感(V = Ldi/dt)。較低的電感使電流能在更短時間內升至更高值（在理想電壓供電總線中，線路電壓不變，因此S = E×H中的E場始終保持恒定）。除支持負載快速變化外，低阻抗電力傳輸也是解決干擾問題的唯一方案，其原因耐人尋味。電源系統實質上是所有電路的公共連接。例如，考慮兩個共用電源和地的數字電路。此時，每個線路驅動器可將信號線連接至電源或地。當信號線連接至公共電源時，需注意可能還有許多其他數字走線也連接至同一電源。這實質上將所有走線短接至同一網絡。為確保正常工作，電源線阻抗必須極低，以防止兩個（或多個）信號相互干擾。

用于電源和地的銅箔在引導能量及提供場約束方面發揮同等重要作用。然而，模擬設計與數字設計的實施要求可能有所不同。在數字設計中，傳輸線硬連接至電源時，需采用低阻抗、寬帶寬電源以防止EMI和信號干擾。對于模擬設計，實際電源網絡不必為平面，但采用低阻抗、高頻電源始終是明智之選。模擬系統仍需在系統模擬帶寬內進行去耦（保持低阻抗），通?？赏ㄟ^去耦電容實現。

若預算允許在疊層中增加額外層，建議采用帶狀線（而非微帶線）設計。數字邏輯需使用電源和地平面，而模擬電源可通過通常按x/y網格布置的走線進行布線，每層布線方向應保持一致。務必關注走線載流能力，并將此電源走線視為與其他傳輸線相同（鄰近地平面）。對于電源和地的各分支，較大電流應優先進入電源走線，其次為變化電流，最后為較小電流。

在大致了解所需PCB面積、電源系統構建方式及一般布線順序后，繼續布設PCB其余部分。注意，前文未提及關于敏感走線的任何規則。敏感走線應僅考慮傳輸線和模擬功能的需求。對于PCB其余部分，與電源系統布局相同，必須遵循相同規則以完成布局（在疊層中選擇一致的布線方向/層）。注意，此類規則具有靈活性（有時可打破），但絕不應損害場約束或EMI/電磁兼容性(EMC)最佳實踐。疊層中每一層最好遵循與電源布線相同的一般布線方向。

在此之前，需放置所有元件，估算可能需要的層數，并定義疊層結構。

確定層數和疊層結構

元件布局和布線應按功能模塊逐一進行，因?yàn)樵韴D上的大多數連接將在設計中的某個模塊或電路組內完成。對層數要求最嚴格的模塊或電路組將決定整塊PCB的層數。實際疊層結構（哪些層為地/信號）在PCB不同模塊間無需保持一致。

1.按模塊劃分原理圖/PCB電路。

根據電路限制層數的可能性排列電路。按功能考慮傳輸線類型（電源或信號），及其對干擾的敏感程度或自身發出電磁輻射的可能性。

2.按層數需求（估算）對電路組排序。

3.確定第一組的疊層結構。這將決定PCB的層數。

4.依次確定其余電路組的疊層結構。

5.按相同順序放置各電路組元件。

按模塊將元件逐一放置在PCB上，從前一列表中的第一個模塊開始。此步驟有助于確定所需總面積。完成后，開始處理模塊1（最有可能決定層數的模塊）。開始布局時需確定疊層結構，因此先從4層板入手。4層板是以最低成本和最少工作量獲得良好效果的最小層數。

按照上述流程，首先布設電源系統，然后布設關鍵網絡，采用圖1所示4層板的第一種選項。

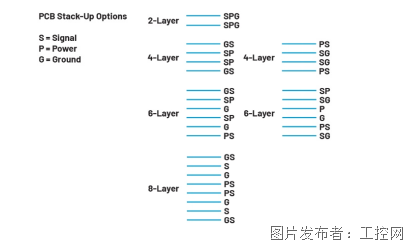

圖1：PCB疊層選項，其中S = 信號，P = 電源，G = 地

1.外面兩層用于信號，里面兩層用于地。

此方法可減少過孔數量，對開關電源布局具有顯著優勢，因而是首選方法。

2.外面兩層用于地，里面兩層用于信號。

這種做法有助于最大限度減少電磁輻射和干擾的產生。但由于元件位于PCB表面，每個引腳均需一個過孔。接下來，選擇每層其余走線的布線方向并繼續布線。始終按重要性順序布設網絡。這雖有難度，但透徹理解電路細節對于PCB布局至關重要。完成第一個模塊后，以相同方式處理第二個模塊。前幾個模塊的布局很可能揭示是否需要更多層。除非存在嚴重成本限制，否則不建議采用2層板。

當層數超過六層時，可用疊層選項數量顯著增加。圖1概述了本文討論的一些可能性。

在所有疊層結構中，頂層和底層均同時用于信號和地。由于元件布局原因，頂層和底層的信號走線不可避免。對于2層疊層，地線必須與信號線相鄰或直接位于對面層下方布設。布線完成后，應通過銅填充最大化電源對地電容。對于4層疊層，信號和電源共用第2層和第4層，而信號和地共用第1層和第4層。對于6層和8層疊層，層數已足夠容納更多信號層及合適的疊層設計。

2層板

可選方案較少。一種方案是頂層布設電源，底層布設地（一般而言）。僅有兩層時，每個連接的接地需直接布設在信號走線下方或旁邊。完成此操作后，可用銅（電源）填充頂層剩余區域，用銅（地）填充底層剩余區域。切記，目標是實現場約束。只要每個信號均有相鄰接地，即可實現此目標（盡管場約束效果不如帶狀線傳輸線）。優點是所有頻率的信號均將沿設定的回流路徑流動。對于這種2層方案，低阻抗電源僅來自去耦電容，且僅在較低頻率下有效，因?yàn)榭捎闷矫骐娙葺^少。對于具有多個電源軌的PCB，2層方案更為困難，尤其當這些電源共用同一PCB區域時。

4層板

可接受的疊層結構如圖1所示。在這兩種布局中，均可實現場約束，因?yàn)槊總€(gè)信號層（為每層選擇布線方向）均有專用地平面，無任何阻礙。6層和8層板有更多選擇。

迄今為止，上述疊層結構均假設采用完整地/電源平面，這對于純數字設計而言是合理假設，因?yàn)榛亓麟娏骶赏ㄟ^法拉第定律確定。若設計包含模擬電路，尤其涉及超敏感測量（微伏或皮安級）或高精度要求時，則需考慮更多因素。高速模擬或射頻設計涉及不同考量，將在本系列第5部分中討論。

結語

電源系統布線和疊層選擇不宜推遲至布局最后階段。在元件布局完成后立即處理電源系統，并按模塊系統性地確定層數和疊層結構（從要求最高的電路組開始），可為整個設計奠定堅實基礎。4層板幾乎總是合適的起點，本文概述的疊層選項適用于大多數設計。對于含精密模擬電路、多接地系統或面臨顯著散熱挑戰的設計，本系列第5部分將討論額外的布局注意事項，以確保設計順利完成。

參考文獻

Richard P. Feynman、Robert B. Leighton和Matthew Sands。費曼物理學講義，第二卷：新千年版：主要涉及電磁學和物質。Basic Books，2011年。

Howard W. Johnson和Martin Graham，High-Speed Digital Design: A Handbook of Black Magic，PTR Prentice Hall，1993年4月。

Ralph Morrison。Fast Circuit Boards: Energy Management，John Wiley & Sons Publications，2018年1月。
