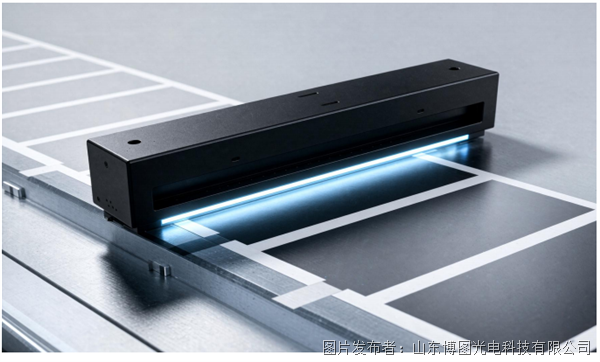

在工業智能制造浪潮下，卷材、寬幅板材、連續物料的在線質檢需求持續爆發。傳統線掃相機搭配鏡頭的方案，普遍存在系統體積龐大、邊緣畸變、調試復雜、多相機拼接帶來拼接誤差等痛點，制約產線檢測效率與良率提升。CIS接觸式微距線掃相機將光源、棒狀透鏡陣列、光電傳感器高度集成，實現1:1無畸變成像，以緊湊結構、寬幅適配、微米級高精度，成為工業在線檢測的優選視覺方案。

一、核心技術優勢：

1. 1:1原生無畸變成像 無鏡頭畸變，全幅面圖像還原真實，邊緣細節同樣清晰，減少后期圖像處理校正工作量，適配高精度測量與缺陷識別場景。

2. 豐富分辨率與寬幅覆蓋 分辨率覆蓋3002400dpi，像素尺寸84μm~10.5μm；掃描幅寬54.9mm2754mm，支持單相機大寬幅零拼接，也支持多單元拼接定制，從小幅標簽到大尺寸卷材均可適配。

3. 集成光源，簡化系統集成 光源內置一體化設計，輸出光照均勻穩定，無需額外復雜打光方案，縮短設備開發周期。

4. 多接口、高行頻，適配高速產線 支持GigE、10GigE、CameraLink多種接口；黑白相機最高行頻可達164kHz，萬兆網高速型號滿足超高速流水線采集；彩色模式出廠可配置，彩色行頻為黑白的1/3，兼顧色彩識別與采集速度。

5. 多檔位景深與工作距離可選 工作距離0.315mm，景深±0.3~±1.2mm，覆蓋打印機近距離掃描、中等距離工業檢測等不同工況，兼容卷材輕微抖動、翹曲的生產現場。

6. 靈活定制能力 可針對客戶特殊幅寬、光源、接口、特殊工況做定制開發，適配非標設備開發需求。

二、全行業落地應用場景

1、新能源鋰電行業

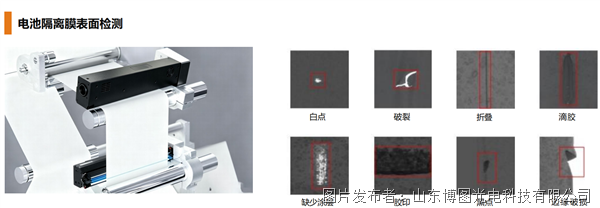

針對電池隔離膜、電極極片開展在線檢測，精準識別滴膠、涂層缺失、膠印、破損、異物、邊緣缺損、褶皺凹坑等微米級缺陷。單相機最大1976mm寬幅零拼接覆蓋，消除拼接誤差，穩定捕捉μm級瑕疵，助力頭部電池廠商把工藝良率提升至99.8%，降低整體運維成本。同時適配涂布機、隔膜分切、極片模切等關鍵工序在線監控。

2、印刷包裝&數碼UV打印

印刷質檢：標簽、票據、包裝材料、防偽印刷品全幅面檢測，識別臟污、劃傷、套印偏差、色彩偏差、密封瑕疵，強大抗干擾能力，保障高速印刷產線質量。紙幣、復雜防偽圖案也可實現高精度色彩還原與細節捕捉。

UV打印機對位引導：替代傳統線掃+遠心鏡頭方案，實現±5絲對位精度，解決材料形變、平臺誤差造成打印錯位、套色不準；布匹切割引導場景，實時識別布料邊緣，跟隨布料拉伸變形自動校正切割路徑，保障切割精度。

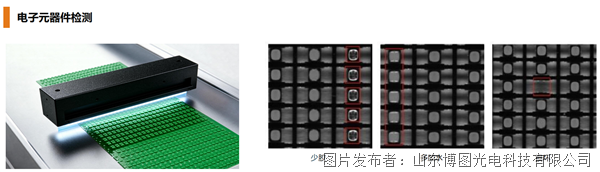

3、PCB與半導體行業

PCB驗孔檢測：1200dpi高解析相機，搭配多角度協同光源，清晰捕捉通孔、盲孔內壁細節，檢測數據實時反饋鉆孔設備，實現鉆孔工藝優化與質量全追溯。

半導體引線框架檢測：狹小空間內加裝檢測系統，檢出基材臟污、劃痕、異物，缺陷追溯反向優化工藝，提升產品良率。

Wafer晶圓宏觀缺陷檢測：2400dpi/10μm高解析型號，分時頻閃均勻照明，完成晶圓宏觀缺陷快速無損檢測，在多道工序提前預警缺陷，優化晶圓產出良率。

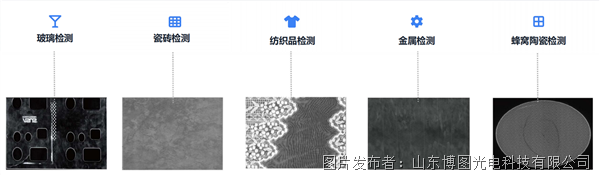

4、紡織、木材、皮革、屏幕等表面檢測

紡織布面：識別白點、黑點、破洞、褶皺、毛刺等面料缺陷；

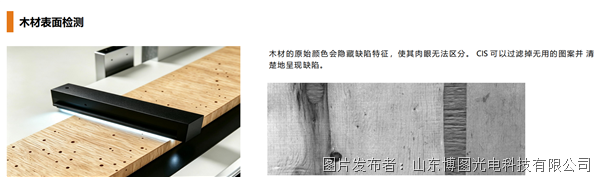

木材檢測：過濾木材本身紋理干擾，剝離底色干擾，把隱藏的裂紋、凹坑缺陷清晰顯現；

皮革檢測：捕捉脫線、針孔、蟲卵等肉眼不易分辨的凹凸類缺陷；

屏幕面板檢測：識別低對比度氣泡、細微劃痕等普通相機難以檢出的屏幕瑕疵；

鍵盤邊框檢測：捕捉淺折痕等低對比度細微缺陷。

5、打印機配套掃描

打印機專用款CIS相機，適配票據掃描、標簽批量掃描，近距離微距成像，體積小巧，便于嵌入打印掃描一體機設備內部。

注：本文基于博圖光電 CIS 微距線掃相機產品手冊整理，可根據實際工況進行方案定制。
