雷達液位計顯示異常，就一定是儀表壞了嗎？

現場很多液位跳變、數值偏高或偏低的問題，并不是儀表本身故障，而是儀表“看錯了回波”。雷達波打到液面或料面會反射，打到罐壁、接管、掛料、攪拌器、橫梁等位置，同樣會反射。儀表真正要跟蹤的是介質表面的回波，其他反射信號就是干擾回波，也就是現場常說的虛假回波。

虛假回波強度高，或者離真實回波太近，儀表就容易跟錯目標?，F(xiàn)場表現一般是液位顯示跳變、測量值偏高或偏低、輸出信號不穩定。有些儀表剛投用時正常，運行一段時間后才開始跳，很多時候不是儀表壞了，而是現場回波環境變差了。

1、罐內結構反射

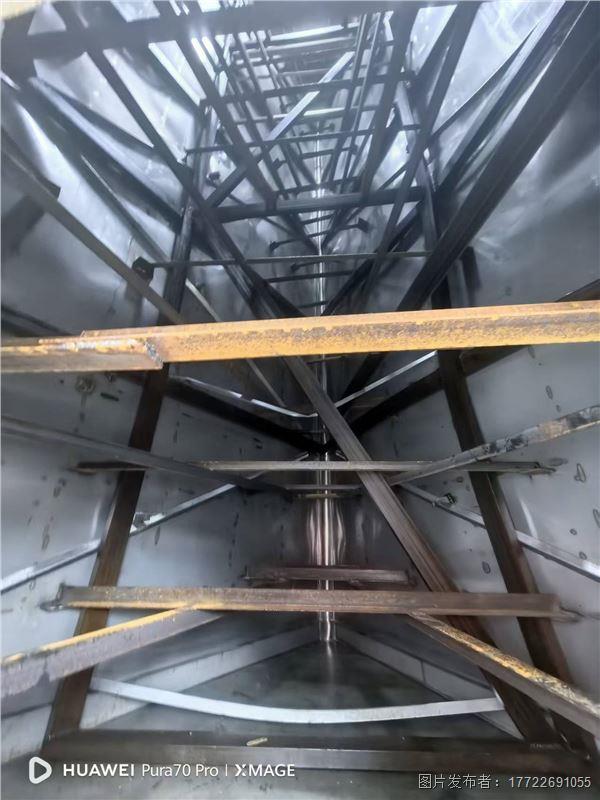

罐內有加強筋、橫梁、爬梯、盤管、攪拌器、進料管時，雷達波打到這些位置會形成反射。特別是金屬結構，反射信號很強。

如果這些結構正好落在雷達波束范圍內，儀表接收到的干擾回波就會比較明顯。窄罐、帶攪拌器的罐、內部結構復雜的儲罐，調試時要重點看回波曲線，不能只看當前顯示值。

2、安裝位置不合適

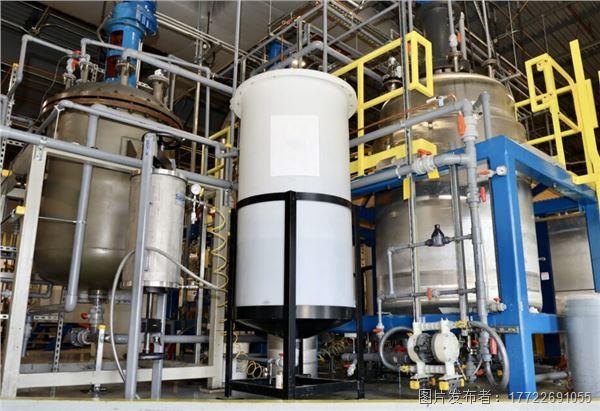

雷達液位計裝得太靠近罐壁，容易收到罐壁反射。裝在進料口附近，進料時液面擾動大，回波會亂。正對攪拌器、支撐梁、盤管等位置，也會產生固定干擾回波。

圓形罐不建議裝在罐頂正中心。中心位置容易受到罐內對稱反射影響，回波判斷反而不穩定。安裝點要避開障礙物，并結合罐徑、波束角和實際液位范圍確定。

3、接管影響

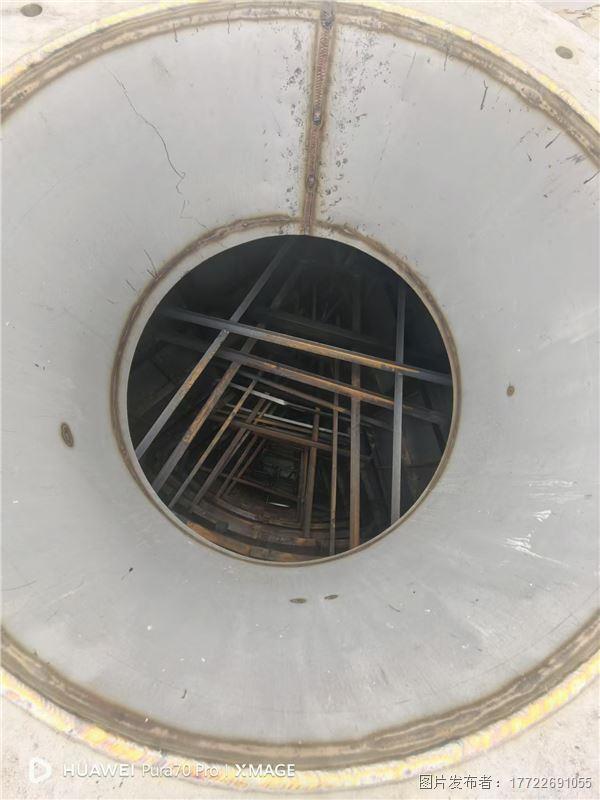

接管是現場很容易忽略的地方。接管過長、內壁有焊瘤、臺階、毛刺，都會在近端產生反射。天線沒有伸出接管時，雷達波先在接管里反射一圈，近端虛假回波就會變強。

接管安裝條件不好時，要么更換合適的天線結構，要么讓天線伸出接管。調試時也要把接管造成的固定回波識別出來，必要時做虛假回波抑制。

4、介質表面狀態差

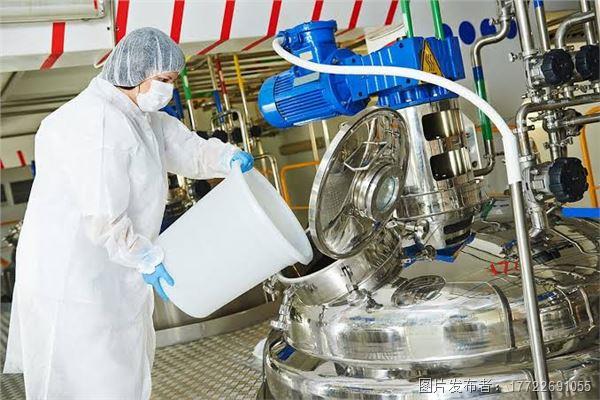

液面有波動、泡沫、旋渦，或者進料沖擊比較大，真實回波會變?nèi)?、變寬、不穩定。

固體料位更明顯。料面有堆積角，顆粒大小不均，雷達波打到料面后會發生散射。真實回波不集中，儀表就更容易受到罐內其他反射信號影響。

5、介電常數低

介電常數低的介質，反射能力弱，真實回波幅值低。輕質油品、部分溶劑、塑料顆粒這類介質，回波本來就不強。

這種工況下，如果罐內還有橫梁、盤管、攪拌器等強反射物，儀表很容易把固定干擾回波當成液位回波。選型和調試時要特別注意回波強度，不能只按量程選儀表。

6、天線和罐內附著物

天線表面有冷凝、結垢、掛料，回波質量會明顯變差。罐壁掛料、粉塵、水汽、結晶物，也會改變雷達波傳播路徑。

如果儀表前期運行正常，后期開始跳變，應先檢查天線、接管和罐內掛料情況。粉料、漿料、易結晶介質、易揮發介質，都要定期檢查和清理。

現場處理方法

處理虛假回波，先看回波曲線，不要一上來就改參數。

真實回波會隨液位變化移動。固定在某個位置不動的強回波，大多來自罐內結構、接管或固定障礙物。先判斷儀表現在跟蹤的是哪個回波，再決定怎么處理。

現場可以按這個順序排查：

1. 查看回波曲線，確認真實回波和干擾回波的位置；
2. 對比現場實際液位，判斷儀表跟蹤是否正確；
3. 檢查安裝位置，看雷達波束范圍內有沒有障礙物；
4. 檢查接管內壁、天線表面和罐內掛料情況；
5. 對固定干擾回波做虛假回波抑制或空罐標定；
6. 重新設置量程、盲區、介質參數、響應速度和回波跟蹤方式；
7. 如果回波條件仍然不好，再考慮調整安裝位置或更換天線型號。

參數調整要結合現場情況。液面波動大時，響應速度不要設得太快，否則顯示值會跟著波動跳。低介電常數介質要提高弱回波識別能力，但同時要避免儀表誤跟蹤固定強回波。

天線選型也很關鍵。罐內結構復雜時，應選波束角小、方向性好的天線，減少雷達波打到障礙物上的機會。高頻雷達波束窄，適合避開罐內結構；粉塵、泡沫、蒸汽較重的工況，還要結合介質情況選型，不能只看頻率高低。

虛假回波的處理關鍵是先找到干擾來源。來源找準后，再決定是改安裝、改參數、做回波抑制，還是清理天線和罐內掛料?，F(xiàn)場處理不要只盯著儀表顯示值，回波曲線才是判斷問題的依據。
