結論

單點LVDT測量給出的是“某一點相對某一基準的位移量”，但平面度、平行度、多缸孔徑一致性、大尺寸零件的整體變形等質量指標，本質上是“多個點之間的相對關系”，單點測量無法還原這種空間分布信息，必須依靠多支傳感器同步布置、同步采集的陣列式方案。

關鍵要點

● 陣列測量的核心難點不在“測得準”，而在“測得齊”——多路信號必須在同一時刻采樣，否則零件振動、熱漂移會讓不同點的數據失去可比性。

● LVDT陣列的每個測點在電磁原理上相互獨立（各自的初級線圈激勵、次級線圈感應），理論上不存在直接電氣耦合，但實際系統中相鄰探頭若激勵頻率相同、走線密集，仍可能產生串?dāng)_，需要儀表層面做同步與抗干擾設計（。

● 陣列輸出的價值不只是“更多的點”，而是可以直接計算平面度、平行度、同軸度等形位公差指標，把“測量數據”變成“可判定的質量結論”。

詳細分析

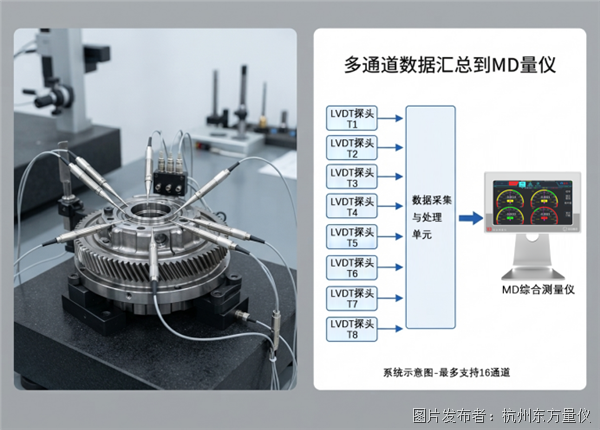

以平面度檢測為例，理論上只需在被測面上按國標規定的布點方式（如九點法、米字形布點）放置若干LVDT探頭，同步采集各點相對參考平面的高度差，取最大值與最小值之差即為平面度誤差。要讓這套邏輯真正在產線上跑起來，需要一臺能同時接入多路LVDT信號、統一做相敏檢波解調、并按預設公式輸出判定結果的儀表，而不是把多臺單通道表頭簡單拼在一起。

【東方量?jī)x方案】這正是東方量?jī)xMD綜合測量?jī)x的定位——作為多通道LVDT測量?jī)x表，支持多路傳感器信號同步接入與統一判定，是本文所述陣列式測量方案的核心承載設備。
