港口機械全年無休、晝夜運轉。龍門吊、橋吊等港口設備上的電機、減速箱和軸承，每天都在持續重載工況下承受著巨大的機械應力。這些關鍵部件的故障往往呈漸進發展之勢——從最初的微小振動異常，到摩擦加劇，再到噪音升高、溫度上升，最終導致意外停機。這個過程可能持續數月，也可能在數周內急劇惡化。

ifm狀態檢測解決方案

可為港口設備提供一套實時"體檢"系統

基于振動的狀態監測，正是破解這一困局的有效手段。通過主動監測，可以提前數周甚至數月檢測出松動、不平衡、不對中、摩擦、滾動軸承異常、齒輪故障等多種潛在損傷。

港口設備預測性維護的應用與案例樣冊帶你了解 #ifm 振動監測產品如何將港口設備的預測性維護從概念變?yōu)楝F(xiàn)實。設備可靠性的提升與運營成本的優化，正變得前所未有的清晰可控。

點擊下方圖片

立即下載完整應用案例樣冊

ifm提供覆蓋不同需求和預算的完整振動監測產品線：

狀態監測帶來的核心價值清晰直接：最小化停機時間、延長設備壽命、降低維護成本、提升運營效率、實時掌握設備狀態、保障作業安全。

龍門吊案例：

VVB振動監測——高效、經濟的狀態感知

在某大型集裝箱碼頭的設備智能運維改造項目中，15臺龍門吊（RMG）實現了遠程控制作業。操作人員無法在現場直接感知設備異常，對電機和減速箱的實時狀態監測成為剛需。

項目目標明確：

① 異常報警通過PLC實時顯示在遠控平臺監視器上，提醒操作人員

② 振動、溫度等數據記錄在后臺軟件中，支持智能診斷與預警，并生成維護工單

方案選型：VVB001（振動傳感器）+ AL1306（帶Profinet接口的IO-Link主機）+ moneo（工業物聯網平臺）

VVB001振動傳感器集振動與溫度監測于一體，通過IO-Link接口實現數字化傳輸，滿足振動報警需求的同時兼顧系統簡潔性與經濟性。

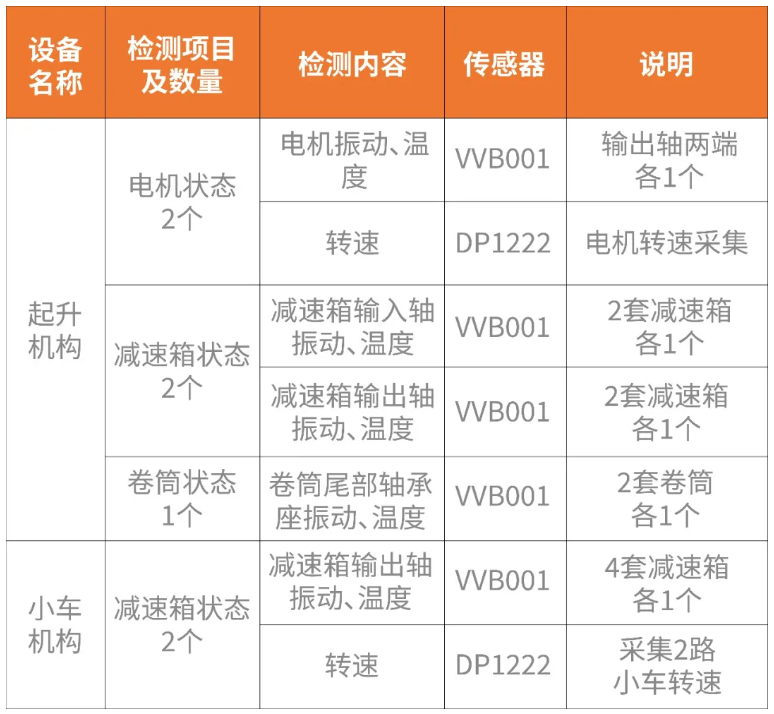

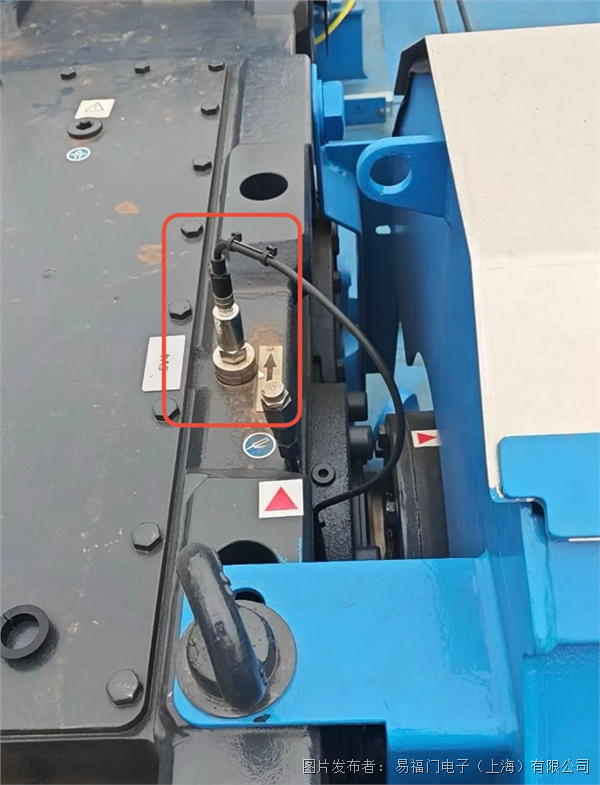

01單臺龍門吊監測配置如下：

02IO-Link + moneo：

從現場到平臺的完整數據鏈路

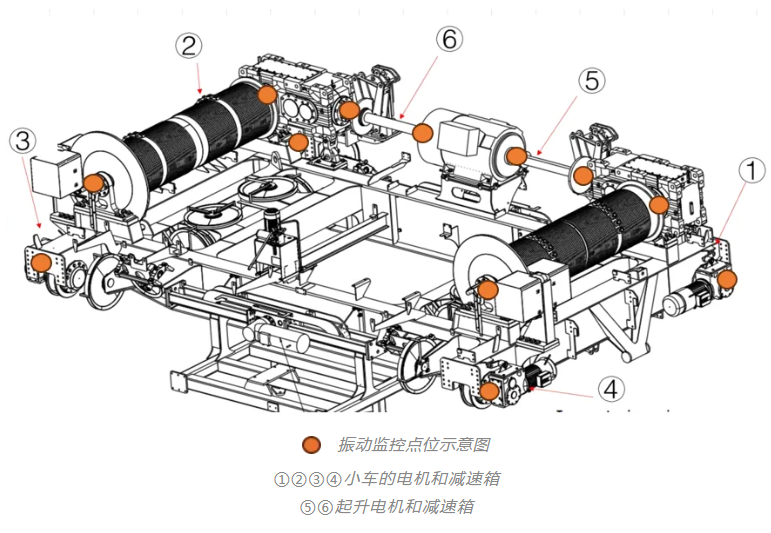

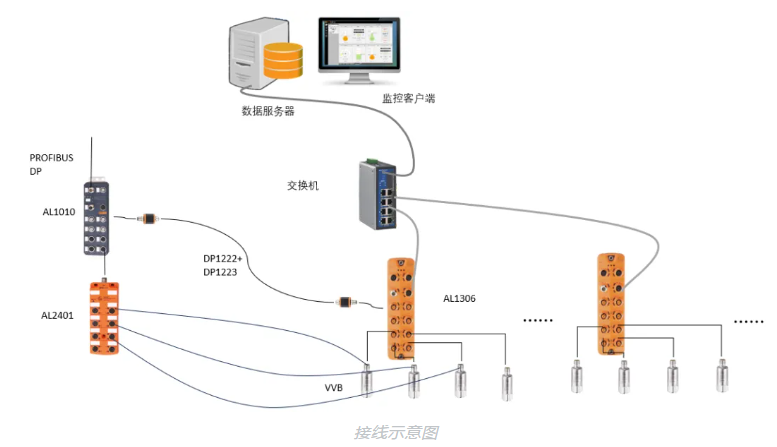

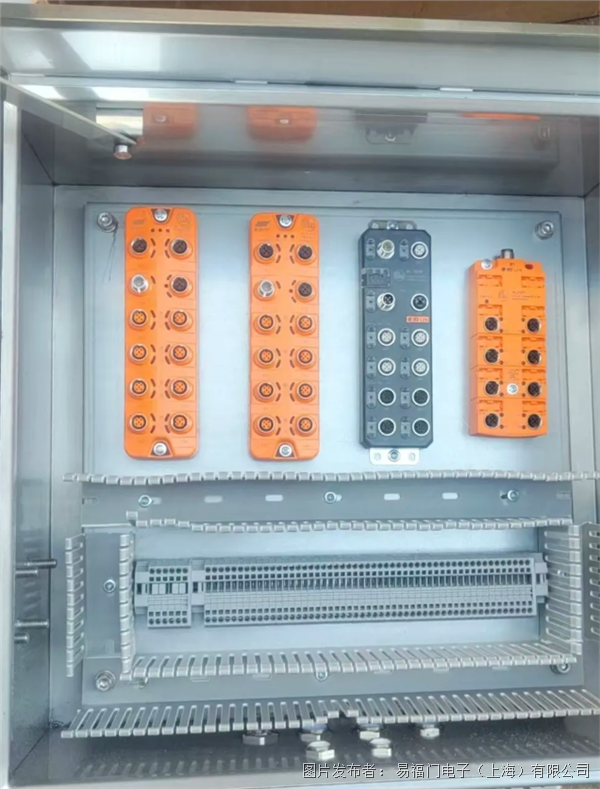

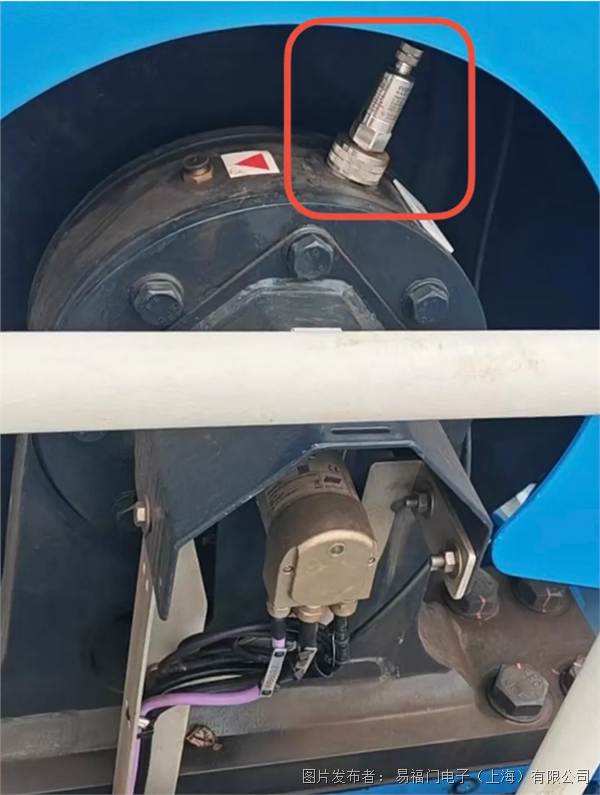

起升及小車機構的2個AL1306 IO-Link主站安裝在小車平臺配電柜中，12路振動溫度傳感器接入。每個主站需要1路TCP/IP網絡連接至遠程振動監控平臺服務器。

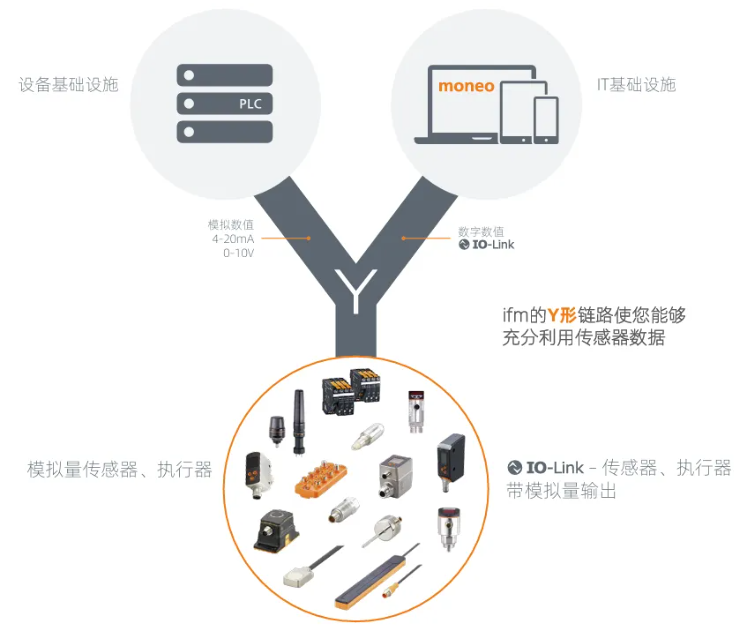

ifm IO-Link方案具備獨特的Y形鏈路功能，實現數據的雙通道并行傳輸：

●通道一（現場總線→PLC）： 振動報警信號實時傳輸至遠控平臺監視器

●通道二（工業物聯網→moneo）： 振動、溫度數據同步上傳至moneo IIoT平臺，進行存儲、可視化與趨勢分析

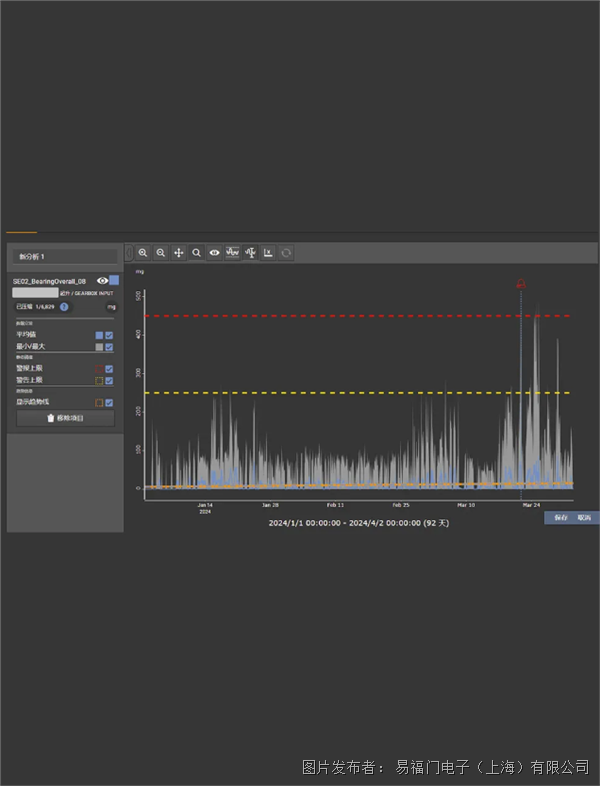

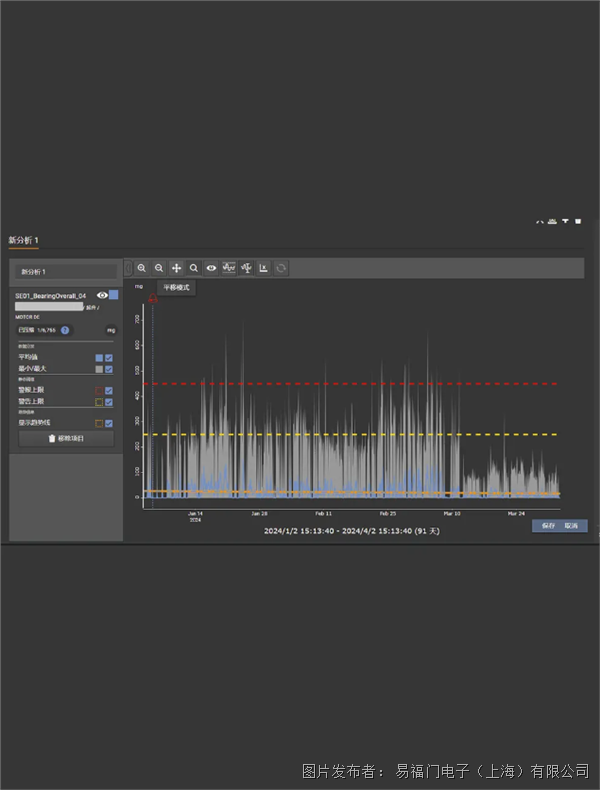

moneo平臺支持定制化儀表板，實時展示松動度、摩擦值、沖擊值、波峰因子和溫度等關鍵指標。數據超過預設閾值時，系統自動發送預警通知。

03應用效果

系統上線后，維護團隊定期獲取振動數據分析報告。當某臺設備的振動值在短時間內出現明顯上升趨勢時，系統提示進行針對性檢查。實際運行數據表明，設備在完成保養后，振動數據均出現明顯下降，驗證了狀態監測對維護決策的有效支撐。

橋吊案例：

VSE+VSA深度振動分析——專業級狀態診斷

當港口對振動分析有更高的診斷深度要求——需要頻譜分析、特征頻率監測和豐富的軸承數據庫時，ifm的VSE(振動分析模塊)+VSA（加速度傳感器）方案能夠提供專業級的狀態診斷能力。

橋吊核心機構與監測布點

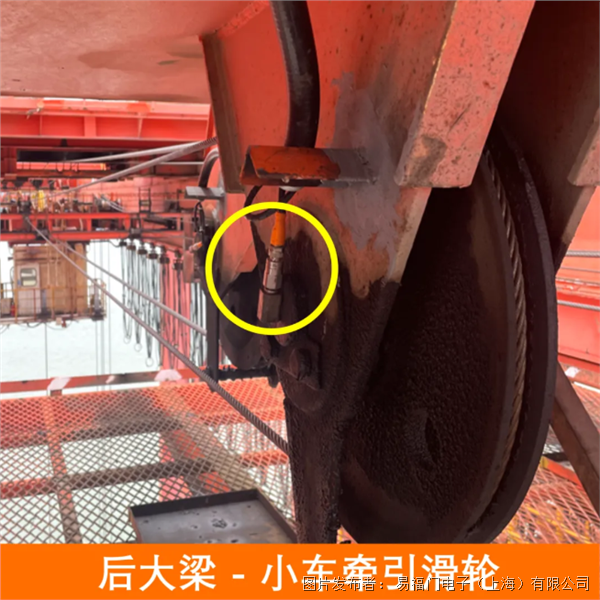

橋吊通常由起升機構、小車機構和俯仰機構組成。ifm通過在核心機構部署振動監測點，構建了覆蓋動力源、傳動機構與執行機構的完整感知體系。

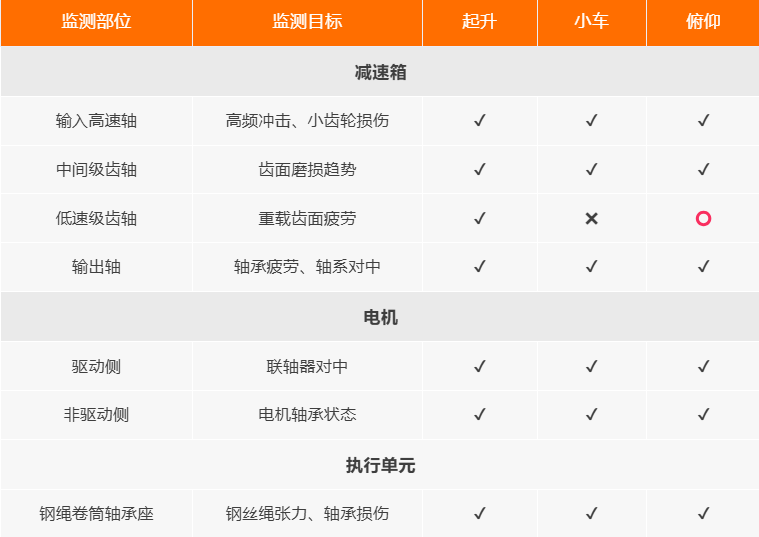

橋吊核心機構狀態監測點配置概覽

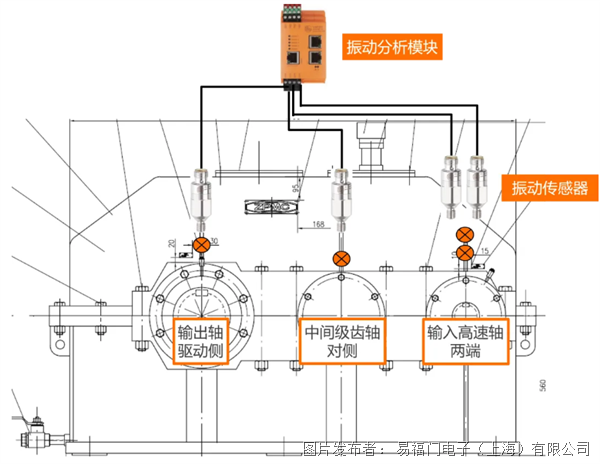

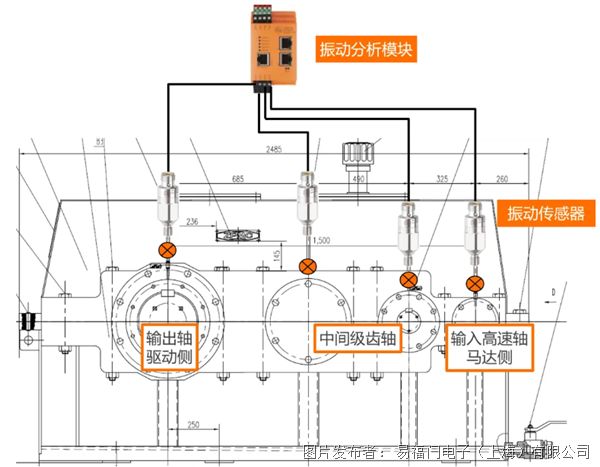

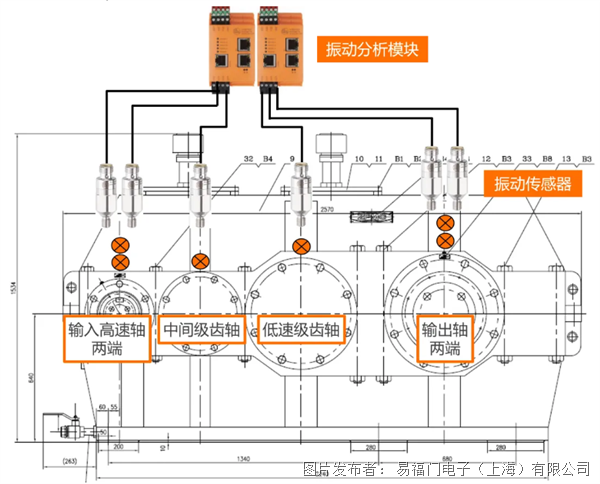

理解橋吊各機構的功能特性，是科學部署監測點位的物理基礎。需要特別說明的是：減速箱作為傳動系統的核心單元，其健康狀態對整機可靠性影響最大。下文聚焦起升、小車、俯仰三大機構減速箱內部的典型監測布點。

?? 起升機構

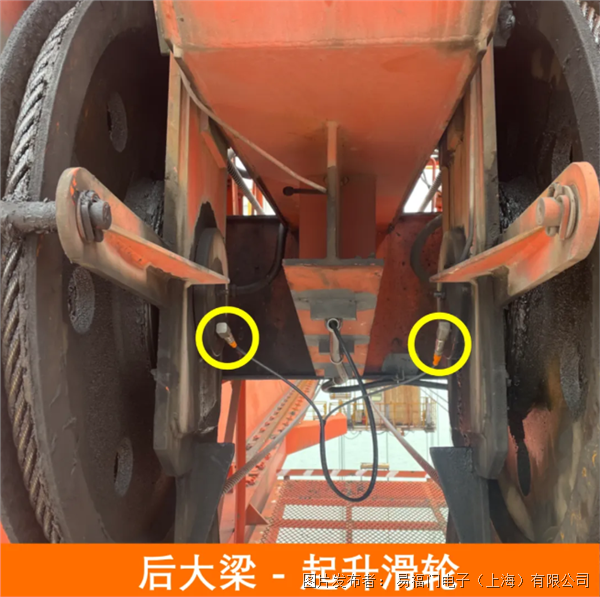

承擔吊具與貨物的垂直升降，通過鋼絲繩卷筒驅動系統實現重物精準定位，是載荷傳遞的核心環節。

注：圖中所示減速箱監測點，需配合驅動電機兩端、鋼繩卷筒軸承座等，構成完整監測鏈。

?? 小車機構

驅動吊具沿主梁橫向移動，其行走輪組與軌道的精密配合直接影響定位精度。

注：圖中所示減速箱監測點，需配合驅動電機兩端、鋼繩卷筒軸承座等，構成完整監測鏈。

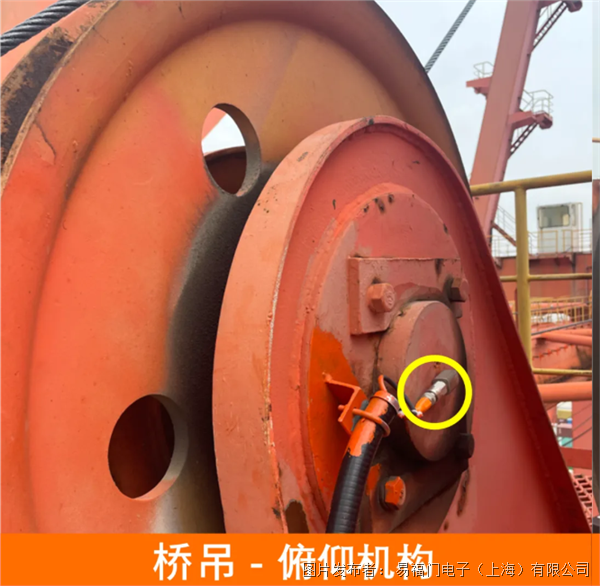

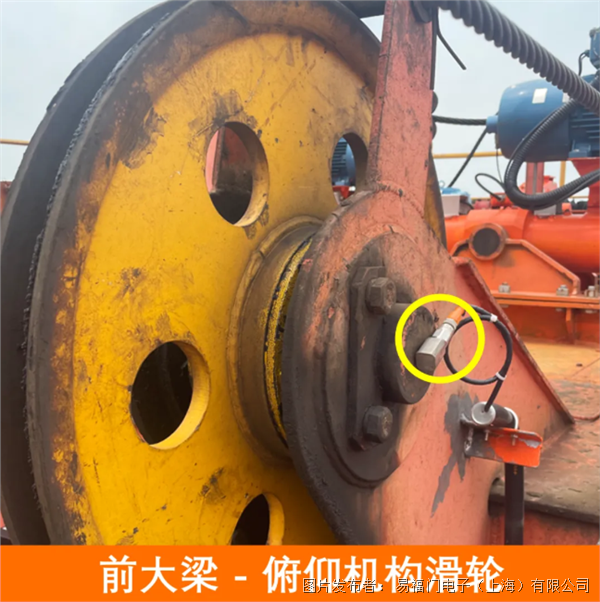

?? 俯仰機構

控制前大梁仰俯角度，適應不同船型的作業需求，其鉸接點與鋼絲繩張力的平衡至關重要。

注：俯仰機構若采用鋼絲繩驅動，需增加卷筒監測點；若為齒條驅動，則監測齒條嚙合振動。

為實現對港口起重機核心機構的全方位狀態感知，ifm提供完整的設備狀態監測方案：

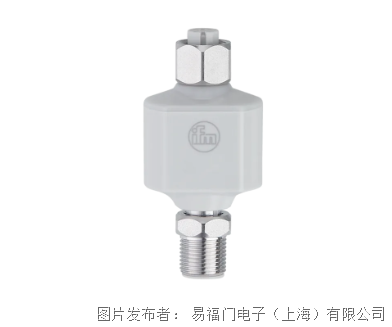

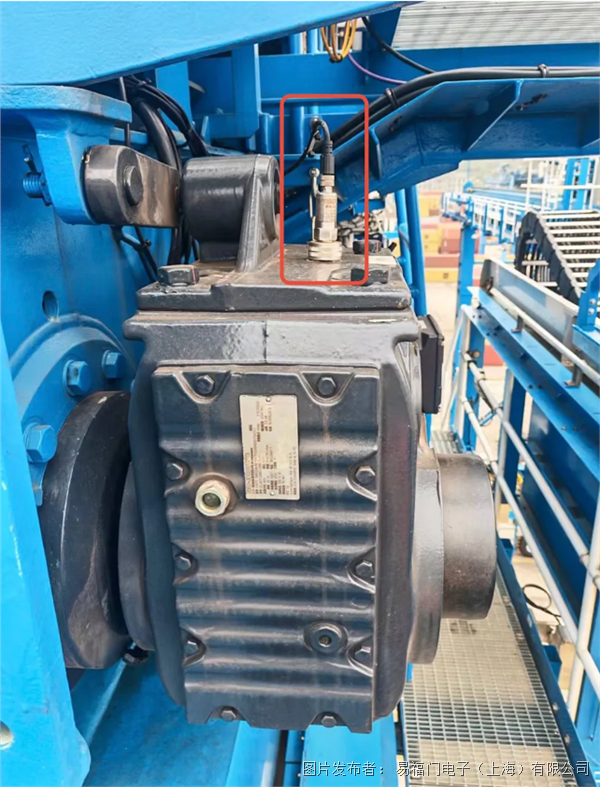

●振動傳感器VSA001：具備寬頻響應特性，可精準捕捉減速箱、電機、軸承座等關鍵部位的高頻沖擊與振動信號。

●振動分析模塊VSE153：支持多通道實時信號處理，具備強大的邊緣計算能力，實現就地智能診斷。

●振動監控軟件VES004：提供簡潔的系統配置與監控任務創建，支持多源數據對比分析與原始信號可視化，通過樹狀結構集中管理設備與數據。

無論是龍門吊上高效經濟的VVB方案，還是橋吊上專業深入的VSE+VSA方案，#ifm 振動監測產品正在將港口設備的預測性維護從概念變?yōu)楝F(xiàn)實。設備可靠性的提升與運營成本的優化，正變得前所未有的清晰可控。
