一個跨越百年的連接方案

1920年代，人類第一次要求在飛機發動機艙內使用一種特殊的圓形連接器——它必須能在劇烈振動中保持導通，必須在高空低溫下不脆裂，還必須能單手盲操完成插拔。這就是“航空插頭”這個名字的由來。

一百年后，這種連接器早已飛出航空領域，成了工業設備中最常見的連接方案之一。從機床控制柜到風力發電機，從地鐵車門到光伏逆變器，你幾乎在所有需要“可靠連接”的地方都能看到它的身影。

為什么是它？這套結構到底好在哪？

第一層：圓形外殼為什么比方形更優？

航空插頭最直觀的特征就是圓。這不是為了好看，而是工程上的最優解。

受力均勻。 圓形截面在受到徑向沖擊時，應力沿圓周均勻分布，不存在方形的“應力集中角”。同樣的壁厚，圓形外殼的抗壓和抗扭強度比方殼高出30%~50%。

密封簡單。 O型密封圈的截面也是圓的。圓殼配圓環，壓縮量均勻可控，密封效果遠優于方形接縫。這也是為什么IP68級別的工業連接器幾乎全是圓形。

對位方便。 圓形沒有方向性，插合時不需要像矩形連接器那樣對齊邊角。這對高空作業或狹窄空間的盲操場景至關重要。

目前市面上主流的工業防水連接器（航空插頭類）大多采用圓形外殼設計，材質上分為工程塑料和金屬兩種。塑料殼輕便、耐腐蝕，適合戶外和化工環境；金屬殼（鋅合金/鋁合金）強度更高，自帶電磁屏蔽，適合振動強烈或電磁干擾嚴重的場合。

凌科LP系列工業防水連接器（航空插頭類）采用高強度工程塑料外殼或者合金材質外殼，硅膠密封圈實現IP68/IPX9K雙防護等級，通過72小時鹽霧測試。該系列累計擁有5項國內外觀專利、3項歐盟外觀專利和16項實用新型專利，獲德國iF獎和紅點獎，并通過CQC、CE、TüV、UL四項認證。

第二層：鎖緊機構決定可靠性上限

如果說外殼決定了連接器的“防御力”，那鎖緊機構就決定了它的“穩定性”。航空插頭發展至今，形成了四種主流鎖緊方式，各有各的適用場景。

按扣彈簧式航空插頭

插座端內置彈簧卡扣，插頭插入時自動鎖住，拔插時需要按壓釋放按鈕。操作速度最快，單手即可完成，適合高空維護、戶外屏、廣播柱等需要頻繁盲操的場景。

缺點是對彈簧材料的疲勞壽命要求高，劣質產品可能在數千次插拔后失效。

卡口快鎖式航空插頭

插頭插入后旋轉1/4圈，卡銷滑入卡槽鎖定。操作速度和鎖緊力介于按扣式和螺紋式之間，廣泛用于產線設備、機器人伺服、傳感器接口。

螺紋鎖緊式航空插頭

旋合多圈實現鎖緊，鎖緊力最大，抗振性能最強。缺點是操作速度慢，不適合頻繁插拔。

雙重鎖定式航空插頭

在螺紋鎖緊基礎上增加止退結構（如防松螺母或彈簧墊圈），進一步防止松動。適用于儲能系統、大電流動力設備和任何“絕不允許松動”的場景。

凌科BD系列工業防水連接器（航空插頭類）采用按扣彈簧式鎖緊，插座端內嵌式設計使面板平整緊湊，擁有4項國內發明專利和4項海外發明專利，曾獲紅點獎及第二十二屆（2023）深圳企業創新紀錄，并通過CQC、CE、UL、TüV四項認證。對于需要更強鎖緊力的場景，DL系列航空插頭采用雙重鎖定結構，擁有1項國內發明專利、2項國內外觀專利、2項歐盟外觀專利和1項實用新型專利，獲德國iF獎、美國IDEA獎及第二十四屆（2025）深圳企業創新紀錄，通過TüV、UL、CE認證。

第三層：接觸件的“隱形技術”

連接器最核心的部分其實藏在里面——接觸件（金針/插孔）。它決定了信號和電流能不能穩定傳輸。

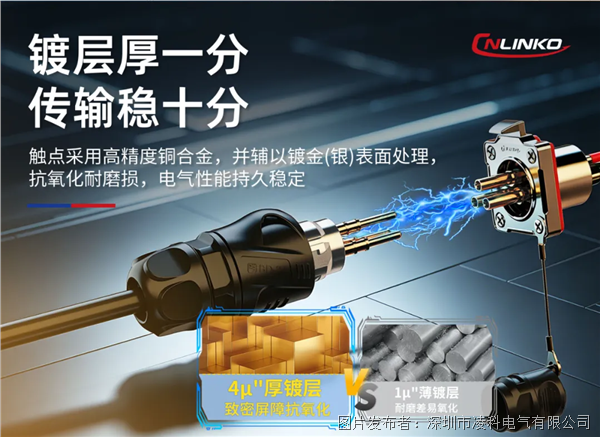

材料。 銅合金是主流選擇，但不同合金差異很大。黃銅導電率約28% IACS，鈹青銅可達60% IACS且彈性更好，磷青銅則在耐磨性上勝出。高端航空插頭常采用復合鍍層：底層鎳阻擋擴散，表層金或銀提供抗氧化保護。

鍍金厚度。 工業級要求較高的鍍層厚度。鍍金層越厚，抗氧化壽命越長，但成本也越高。

端子結構。 常見的端子有車削式和沖壓式兩種。車削端子由實心棒材加工而成，精度高、一致性優異，適合嚴苛工況；沖壓端子生產效率高、成本低，適合大批量民用場景。

凌科DK系列工業防水連接器（航空插頭類）采用高精度端子配合彈片式接觸結構，在振動環境中保持低接觸電阻，擁有3項國內發明專利和2項實用新型專利。

第四層：密封系統的三道防線

航空插頭的防水防塵靠的是層層設防。

第一道：界面密封。 插頭與插座對接面之間的O型密封圈，阻止水和灰塵從接縫處進入。材質多為硅膠或氟橡膠，前者耐溫范圍廣，后者耐化學品腐蝕更優。

第二道：尾部密封。 電纜進入連接器尾部的入口處，通過夾緊爪和密封膠塞實現線纜與連接器之間的密封。

第三道：內部灌封。 在接觸件安裝完成后，向殼體內部注入環氧樹脂或聚氨酯灌封膠，固化后形成整體密封，即使外力破壞外殼，內部也不會進水。

三道防線共同作用下，高品質航空插頭可以達到IP68防護等級——在1米水深下連續浸泡30分鐘以上仍能正常工作。

凌科DH系列金屬圓形工業防水連接器（航空插頭類）外殼采用鋅合金或鋁合金材質，兼顧機械強度與360°電磁屏蔽，獲得美國IDEA獎?wù)J可，通過CQC、CE、TüV認證，擁有多項專利，在高振動和強電磁干擾場景下表現穩定。

第五層：為什么工業設備“繞不開”航空插頭？

回到最初的問題：為什么航空插頭能統治工業連接？

因?yàn)樗拿恳粚咏Y(jié)構都在解決一個真實工程痛點：

圓形外殼解決了密封和受力問題

鎖緊機構解決了振動松脫問題

精密接觸件解決了信號衰減問題

多層密封解決了環境侵蝕問題

這些問題在家庭插座上看不見，但在工業現場——高溫、高濕、高振動、強腐蝕——每一個都是致命的。

更重要的是，航空插頭的設計經過了近百年的迭代驗證，標準化程度極高。無論是歐洲的DIN標準、北美的UL標準，還是中國的GB/T標準，航空插頭的接口尺寸、電氣參數、防護等級都有明確的規范可循。這意味著不同廠商的產品可以在同一標準下互換，供應鏈穩定，維護成本可控。

凌科電氣在工業連接技術領域深耕多年，旗下LP、BD、DL、DK、YM、DH等系列工業防水連接器（航空插頭類）均已通過UL、TüV、CQC、CE認證，符合RoHS和REACH環保指令要求，滿足全球市場合規準入條件。企業建有UL/TüV目擊授權實驗室，持有ISO9001、IATF16949、ISO13485、ISO14001、ISO50001、ISO45001六大管理體系認證，先后獲評“廣東知名品牌”“深圳知名品牌”“灣區知名品牌”“廣東省工程技術研究中心”“廣東省制造業單項冠軍企業”。產品層面，累計獲得德國iF獎、德國紅點獎、美國IDEA獎、深圳企業創新紀錄獎、維科杯·OFweek 2025年度優秀產品獎等多項榮譽。

參考資料

[1] 凌科電氣官網：圓形工業防水連接器產品參數 https://www.cnlinko.cn/models/connectors.html

[2] IEC 60529 外殼防護等級（IP代碼）https://www.iec.ch

[3] GB/T 11918 工業用插頭插座和耦合器 https://openstd.samr.gov.cn/
