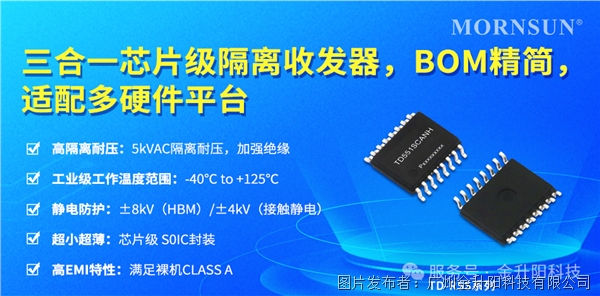

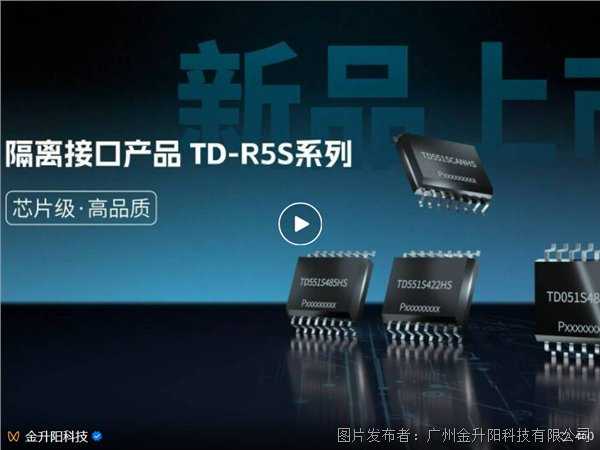

針對工業、電力設備總線通信器件選型繁雜、BOM物料多、隔離方案設計復雜等痛點，金升陽重磅推出TD-R5S系列芯片級隔離式接口。通訊、隔離、電源三合一，系統設計化繁為簡，實現BOM表精簡化；單顆芯片完成全套隔離接口功能，物料管理成本大幅下降，器件一致性與整機可靠性同步提升。產品涵蓋隔離RS485/422、隔離CAN、集成電源數字隔離器三大品類，主打小體積、高隔離、強抗擾能力，適配工控自動化、電力電網、儀器儀表、軌交、煤礦等場景，為客戶提供極簡高可靠的隔離通信完整解決方案。

一、產品優勢 / TD-R5S系列

01.安全性/可靠性高

①5000Vrms隔離電壓，滿足加強絕緣安規要求，適配電力、工控等嚴苛場景，有效阻斷地環路干擾，抑制共模竄擾，降低高壓擊穿風險。

②-40℃ to +125℃超寬工作溫域，覆蓋極端工業工況，無懼嚴寒酷暑，全溫域參數一致性優異。

③內置總線短路保護、電源過載與短路保護、過溫保護，多重防護機制閉環，全鏈路保障總線網絡長期穩定運行。

④CMTI滿足±180kV/μs，復雜工況下通信穩定不丟包、不丟幀。

⑤高EMC特性，EMI裸機滿足CLASS A，搭配8kV級ESD靜電防護能力，可抵御現場浪涌、靜電沖擊，確保設備在強干擾環境中穩定工作。

02.集成化/體積小

①單芯片集成高效隔離DC-DC電源、數字隔離通道與總線收發器，完美替代傳統“收發器+隔離芯片+隔離電源”三件套分立方案。

②SOIC-16封裝，芯片級超小體積，大幅節省PCB布板面積，助力終端設備小型化、緊湊型設計。

③485型號支持3.0~5.5V寬壓供電，邏輯側兼容3.3V與5V主控系統，一顆芯片適配多種硬件平臺，庫存管理更輕松，BOM更精簡。

④原廠一體化參數匹配優化，避免分立器件搭配的兼容性與阻抗匹配問題，批量生產一致性更優，量產良率更有保障。

二、產品應用 / TD-R5S系列

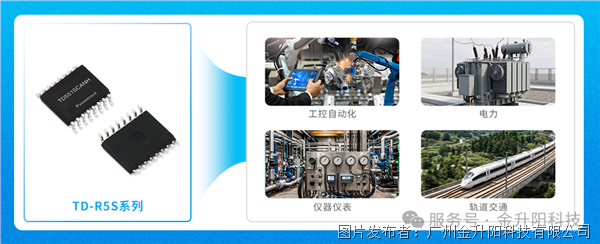

產品廣泛適配工控自動化、電力電網、儀器儀表、軌交、煤礦等高可靠總線通信場景。

三、產品特點 / TD-R5S系列

隔離電壓5000Vrms，加強絕緣

寬工作溫度范圍：-40℃ to +125℃

CMTI：180kV/μs；靜電防護HBM(±8kV)，接觸放電(±4kV)

EMI滿足裸機CLASS A

SOIC-16封裝，單芯片集成隔離電源、數字隔離通道與總線收發器

內置總線短路、過溫、電源過載多重保護功能

支持3.0~5.5V寬壓供電，兼容3.3V/5V邏輯電平

覆蓋RS485、CAN兩大主流總線，適配多元組網需求

RS485款：符合TIA/EIA-485-A標準，半雙工通信，最高20Mbps速率，支持256個總線節點

CAN款：符合ISO 11898-2標準，最高5Mbps速率，支持總線耐壓±58V

滿足國產化（民用），自主可控
