在工業現場，模擬量信號的采集一直是個"碎片化"難題。一套方案，覆蓋 AI、AO、DI、RTD、TC 五大信號類型——富延升全新發布的全功能 IP67 網絡模塊系列，正在重新定義工業信號采集的方式。

01 INDUSTRY PAIN

過去，一個信號就要一臺模塊

在工業現場，模擬量信號的采集一直是個"碎片化"難題。傳統的方案是：要采電壓輸入信號，就得配一塊電壓型AI模塊；要接熱電阻，再加一塊RTD模塊；要用熱電偶，還得另購一塊TC模塊。

不同信號類型對應不同型號，設備種類繁多、接線復雜、維護成本居高不下。

在典型產線中，僅模擬量采集環節就可能需要 3～4 臺不同型號 的網絡模塊并列部署——占用空間大，接線繁瑣，一旦某臺故障排查困難，整體可靠性也難以保證。

02 PRODUCT OVERVIEW

一臺頂多臺的全功能模塊

富延升全新的全功能模擬量 IP67 網絡模塊（007FB1)，打破了"一型號一信號"的傳統局限，在單一緊湊機身內集成了五大類信號處理能力。

無論是電壓輸出、電流輸出、電壓輸入、電流輸入，還是數字量輸入、熱電阻（PT100/PT1000）以及八種型號熱電偶（B/E/N/J/K/R/S/T），一個端口全部搞定。每路通道均可獨立配置信號類型，真正實現"按需定義、靈活切換"。

03 CORE ADVANTAGES

五大核心優勢

?? 一機多用，備貨更簡單

從前的方案需要為 AI、AO、DI、RTD、TC 分別備貨不同型號，庫存管理復雜且易斷貨。全功能模塊一個型號覆蓋全部信號，大幅減少 SKU 數量，降低庫存壓力和采購成本。

?? 安裝空間節省 60% 以上

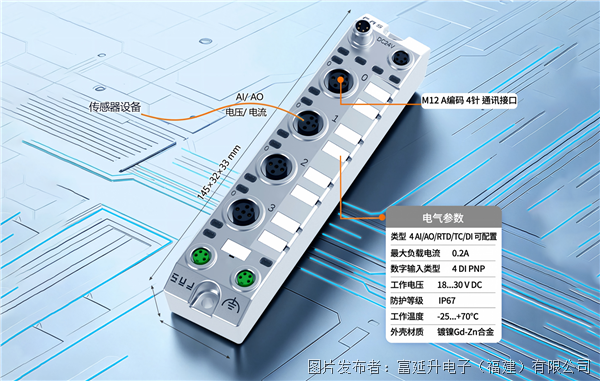

原需 3～4 臺模塊并列安裝的場景，現在僅需 1 臺全功能模塊即可完成。模塊尺寸僅 145×32×33 mm，緊湊的體積尤其適合空間有限的設備艙和分布式節點。設備數量減少，安裝空間和機柜占用同步降低，整體部署成本也隨之下降。

?? 接線更少，部署更快

M8/M12 標準工業連接器設計，即插即用。模塊之間、模塊與控制器之間統一用標準網口連接，大幅減少接線工時和出錯概率，現場調試效率顯著提升。

?? 協議全面，兼容性強

支持 PROFINET、EtherNet/IP、CC-Link IE Field Basic、MODBUS-TCP 四大主流工業以太網協議，無論現場使用西門子、羅克韋爾、倍福還是三菱的 PLC，都能直接適配，無需額外協議轉換網關。

??? IP67 全密封，無懼惡劣環境

整機 IP67 防護等級，防塵防水，可直接部署在戶外、潮濕車間、粉塵環境等苛刻工況下。電源端子與網絡端子均采用工業級 M8/M12 連接器，確保長期連接可靠性。

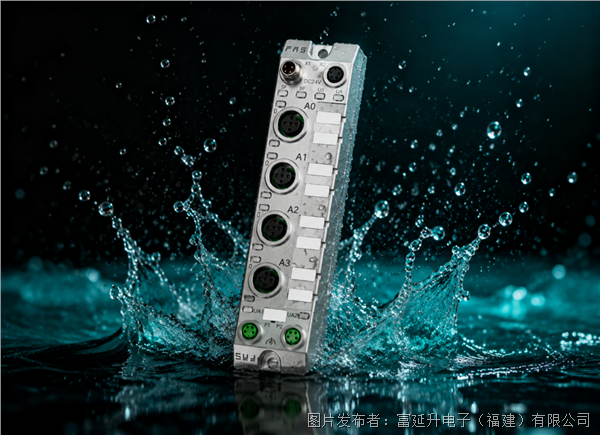

 IP67 全密封防護，無懼惡劣工況

04 SIGNAL COVERAGE

信號類型全覽（IP67網絡模塊全系列）

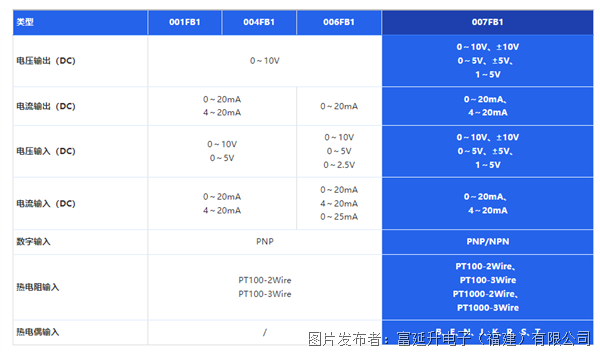

007FB1 全功能型號是目前系列中信號覆蓋最全面的型號，以下對比清晰展現了差異：

從表格可以看出，001FB1 / 004FB1 / 006FB1 三者在輸入輸出能力上各有側重，而007FB1 全功能型號在繼承所有已有功能的基礎上，新增了雙向電壓輸出、擴展電壓輸入檔位、雙電平數字輸入、PT1000 熱電阻以及完整的八種熱電偶輸入，真正實現了"全信號、多協議、全覆蓋"。

05 PROTOCOL SUPPORT

通信協議全覆蓋（IP67網絡模塊全系列）

各型號分別覆蓋不同的工業以太網協議，用戶可根據現場 PLC 品牌與網絡架構靈活選型。其中 004FB1 具備基礎 AI/AO/RTD/DI 功能，全功能型號支持四種協議，實現真正的"一機適配所有主流 PLC"。

06 USE CASES

典型應用場景

全功能型號適用于各種需要多類型信號采集的工業現場。

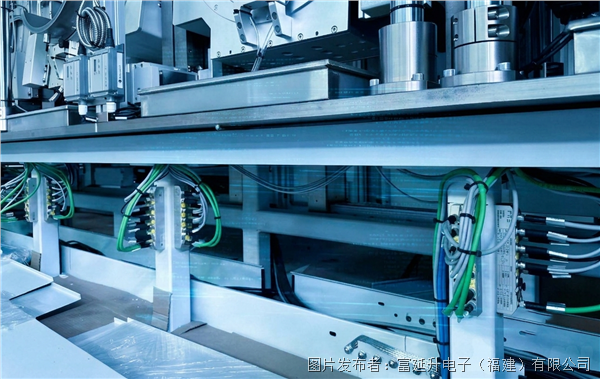

 工業自動化典型應用場景

?? 智能制造產線

一條產線上同時采集溫度（RTD）、壓力（AI）、閥位反饋（AO）和開關狀態（DI），全功能模塊一臺即可覆蓋，減少機柜占用。

?? 過程控制與化工

現場需要同時監測熱電偶溫度、4～20mA 變送器信號及數字開關量，多種信號集成一臺模塊，部署在 IP67 環境中無懼水汽。

?? 食品飲料產線

潮濕、經常沖洗的生產環境要求 IP67 防護，同時需要采集溫度、流量、液位等多種傳感器信號，全功能模塊是理想選擇。

?? 物流倉儲自動化

分布式節點空間緊湊，需同時接入傳感器模擬量信號和設備開關量信號，一臺全功能模塊替代多臺設備，簡化部署。

07 PRODUCT FAMILY

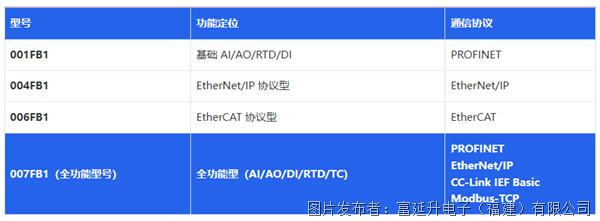

產品系列一覽

IP67 網絡模塊家族，為不同需求提供精準方案。

其中全功能型號作為旗艦型號，在協議支持（同時支持四種主流工業以太網協議）以及信號類型豐富度（新增 TC 熱電偶和 PNP/NPN 雙電平 DI）兩個維度全面領先。

08 SPECIFICATIONS

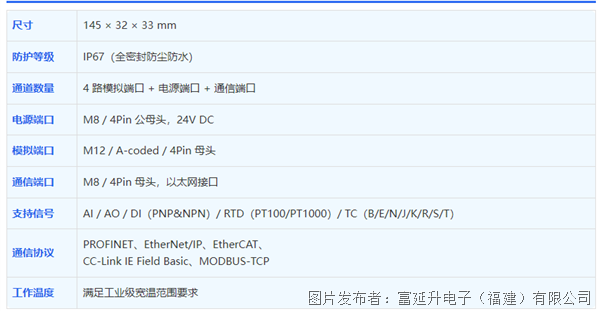

技術參數速覽（IP67網絡模塊全系列）

∞ SUMMARY

一臺模塊，重新定義信號采集
