隨著煤礦智能化建設推進，巡檢機器人、高清監控、智能單兵等終端在井下的部署規模不斷擴大。井下數據的可靠回傳、多系統的時間統一，以及設備在易燃易爆環境下的安全運行，成為礦山通信網絡建設必須先行解決的問題。

上海兆越通訊技術有限公司推出兩張嵌入式礦用本安型板卡，分別面向數據傳輸與時間同步兩個基礎環節。

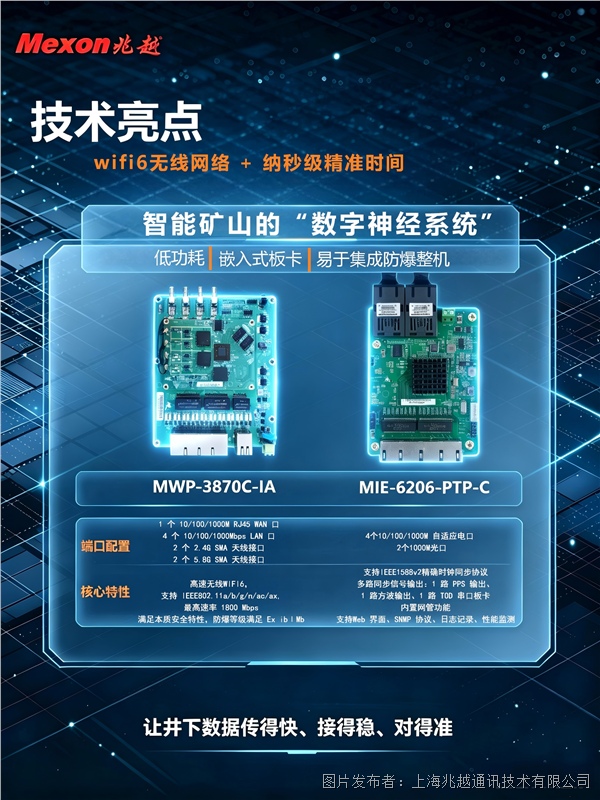

MWP-3870C-IA 嵌入式本安型 WIFI6 無線板卡
該產品支持 IEEE 802.11a/b/g/n/ac/ax 標準，無線速率最高 1800Mbps，采用 OFDMA 與 MU-MIMO 調制方式，提供高帶寬、低時延的無線連接。接口配置 5 個 10/100/1000Mbps 以太網 RJ45 口（1 個 WAN、4 個 LAN，雙層形態）及 4 個標準 SMA 天線接口（2.4G、5.8G 各 2 個），支持 WAN/LAN 轉換。整機最大接入用戶數 128，每個 Radio 最多支持 8 個 ESSID，支持 AP、AP WDS、Station、Station WDS 及中繼模式，最大發射功率 27dBm，無線安全支持 WPA/WPA2（IEEE 802.1X/RADIUS、TKIP、AES）。

供電 DC 12V，工業鳳凰端子，具備電源防反接與過載保護，最大功耗 15W，嵌入式安裝，工作溫度 ?40℃～+75℃，外形尺寸 160×136mm，MTBF 35 萬小時。產品采用低功耗設計，滿足本質安全特性，防爆等級 Ex ib Ⅰ Mb，可防止產生引燃火花或高溫，適用于礦山、石油和天然氣、化工廠、危險品倉庫、變電站、發電廠、隧道等易燃易爆場所。

MIE-6206-PTP-C 本安型 PTP 授時板卡

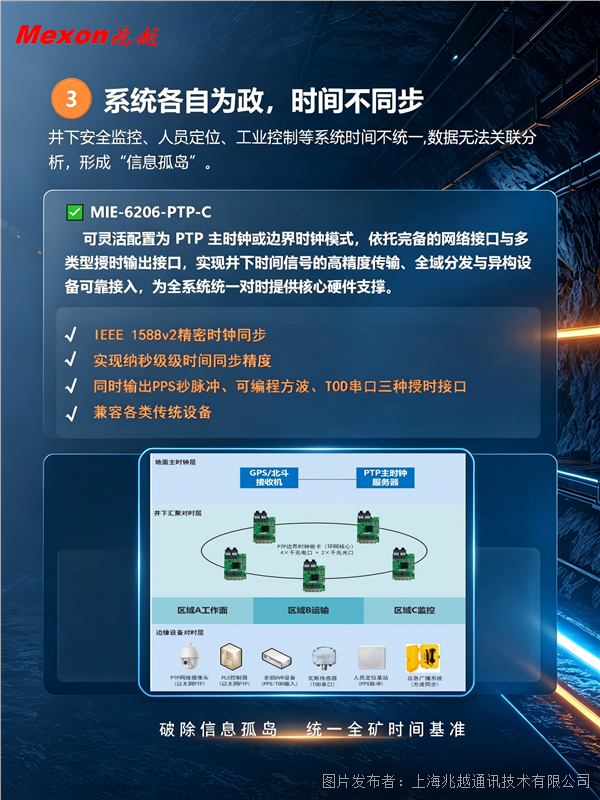

該產品支持 IEEE 1588v2 精密時鐘同步協議，可配置為 PTP 主時鐘或邊界時鐘模式，同步精度達納秒級，為井下各系統提供統一時間基準。同步信號輸出包括 1 路 PPS 秒脈沖、1 路 TOD 串口及 1 路方波，可兼容不同接口類型的現場設備。網絡側配置 4 個 10/100/1000M 自適應電口與 2 個 1000M 光口，內置網管功能，支持 Web 界面、SNMP 協議、日志記錄與性能監測。產品同樣滿足本質安全要求，適用于煤礦井下環境。

應用價值
井下有線網絡敷設成本高、維護難度大，且難以覆蓋移動作業設備，MWP-3870C-IA 為數據回傳提供了高帶寬無線通道；安全監控、人員定位、工業控制等系統若時鐘不一致，數據將無法關聯分析，MIE-6206-PTP-C 則為全系統提供統一時間基準。兩者結合，可支撐智能巡檢、遠程操控、高清監控及多系統融合等場景落地。
