光模塊高精度高速在線檢測

隨著AI大模型、云計算與算力網絡的爆發式增長，800G、1.6T 等高速光模塊的迭代步伐不斷加快。作為光通信網絡的核心“心臟”，光模塊正朝著更高速率、更小封裝、更高集成度的方向迅猛發展。在小小光模塊的內部，卻暗藏著無數微觀層面的“精密考題”：

? 強反光：傳統視覺易產生光斑，導致高度與弧度測量失真

? 微米級弧線難抓?。簶O細金線空間結構復雜，斷線/短路風險高

? 微量膠水難以察覺：透明/半透明光學膠邊界不清晰，溢膠極易污染光路

LMI憑借近五十年的3D技術沉淀，在實際高密嚴苛場景中展現出了不可替代的極高可靠度與穩健性。

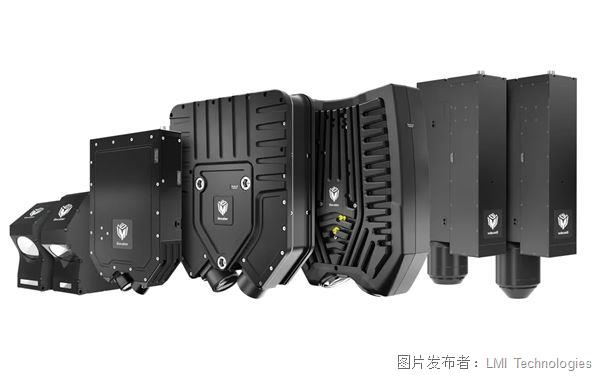

Gocator 3D視覺

光模塊應用解決方案

平整度及外觀檢測

●檢測背景

光模塊高密度貼裝對平整度要求極高，但器件微小緊湊且高反光，傳統視覺難以精準捕捉微米級的翹曲與傾斜。

●解決方案和優勢

采用 Gocator 6300系列或者2600系列智能3D線激光輪廓傳感器。其中G6300系列每條輪廓超過 6500 個數據點，Z方向重復性高達 0.15 μm。其全新光學設計無懼高反光與曲面干擾，輕松實現極高精度的表面平整度及外觀的在線檢測。

凹槽及缺陷檢測

●檢測背景

光模塊內部結構高度緊湊，其結構件中的凹槽與腔體相對比較復雜。傳統視覺檢測方式極易產生光束遮擋盲區，導致劃痕、崩缺、殘渣等微觀缺陷頻繁漏檢。

●解決方案和優勢

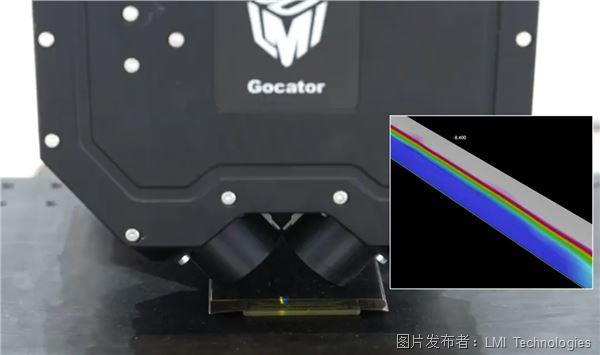

Gocator 4000 系列同軸線共焦傳感器采用同軸光學設計，高達 ±85° 大角度兼容能力（最大鏡面兼容角度±45°），垂直光束可直接穿透陡峭狹槽，完美解決傳統傳感器的陰影遮擋難題。憑借高達 1.2 μm 的 X 方向超高分辨率與 0.1 μm 級 Z 軸重復精度，輕松且精準地重建凹槽的三維形貌，完成微小缺陷的高效檢測。

金線高度測量

●檢測背景

光模塊封裝中的細微引線呈現復雜的空間三維弧度，且表面極易反光。傳統視覺檢測易受光斑干擾導致高度/弧度測量失真，增加斷線或短路風險。

●解決方案和優勢

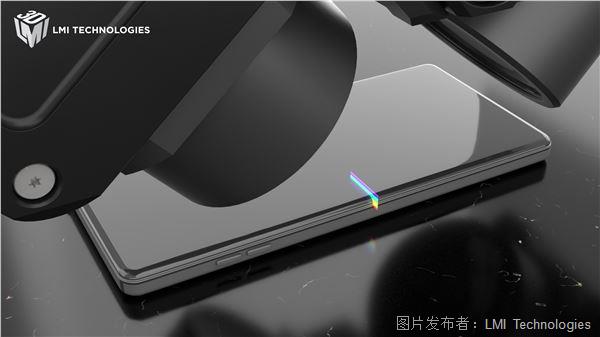

Gocator 5500 系列雙軸線共焦傳感器能夠有效克服強反光干擾，直接且穩定地捕獲引線真實的三維形貌；憑借最高可達 0.07 μm 的 Z 軸重復性，實現亞微米級在線檢測，精準重建極細微金線的三維弧形輪廓。

膠路檢測

●檢測背景

錫膏與膠路質量直接決定了產品的電氣連接與光路質量。無論是缺膠、斷膠，還是透明/半透明膠微量溢出污染透鏡，都會造成嚴重隱患，而傳統視覺對此極易發生漏檢。

●解決方案和優勢

Gocator 5500 系列利用線共焦技術對透明/半透明介質的成像優勢，清晰捕捉膠體的邊界與高度分布，精準識別微米級的溢膠、缺膠與斷膠。

有獎咨詢

Gocator 3D視覺助您輕松攻克光模塊檢測難題，從容應對未來工藝和良率挑戰。

有光模塊檢測需求？LMI 來幫您實現！

即刻提交項目咨詢，即有機會解鎖 LMI 專屬雙肩包（選取其中五位）

2026年9月24日 17:00 截止，

抓緊機會吧！
