隨著新能源與工業自動化加速演進，實時控制系統對芯片算力、控制精度、可靠性要求不斷提升，同時也對成本管控提出更高挑戰。

極海全新推出G32R502系列高性價比實時控制MCU/DSP，延續G32R5平臺的成熟技術沉淀，具備強勁內核算力、原生算法加速單元、增強型外設與安全存儲能力，實現算力、性能、外設與成本的全面平衡，賦能新一代AI算力電源與運動控制產品實現迭代升級。

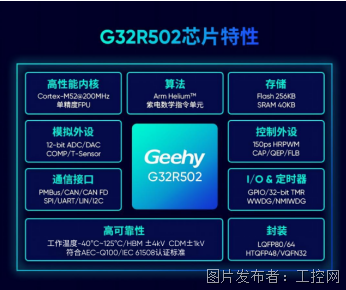

高性能處理平臺

釋放強勁實時算力

G32R502采用基于Arm v8.1-M 架構的Arm? Cortex?-M52內核，在-40℃~125℃寬溫域條件下，支持200MHz主頻滿載運行，實現強勁實時運算處理能力。

●內置單精度浮點運算單元FPU，有效提升運算效率與計算精度；

●集成NVIC嵌套矢量中斷控制器和MPU內存保護單元，保障系統快速中斷響應與安全運行；

●I/D Cache均為4KB，配合6通道DMA控制器，降低Flash訪問開銷，縮減算法執行時延。

算法加速引擎

賦能實時控制與邊緣AI

集成Helium? MVE矢量擴充技術與自研紫電數學指令擴展單元，縮短數學計算耗時、降低 CPU 訪問時延，高效執行各類復雜實時控制算法。

●Helium?向量SIMD并行處理，強化DSP信號處理與邊緣AI性能；

●TMU三角函數加速器：顯著降低FOC矢量控制三角函數運算開銷；

●FCAU浮點計算加速單元：擴展平方根與除法指令，進一步提升浮點運算性能；

●CRC引擎和VCRC指令：硬件實現數據校驗，減輕CPU運算負載。

安全存儲架構

保障程序可靠性

G32R502片上配置256KB Flash與40KB SRAM，雙重ECC校驗保護功能，兼顧系統運行可靠性與固件遠程迭代需求。

●Flash分為兩個獨立128KB BANK，支持A/B Swap雙BANK代碼快速切換，實現OTA安全升級；

●SRAM支持ITCM/DTCM緊耦合存儲靈活配置，可存放實時控制核心代碼，進一步提升運行效率；

●支持第三方雙區安全開發，結合芯片唯一標識（UID）號，全方位保障程序與設備數據安全。

增強型控制外設

提升系統整體控制精度

面向電源及電機控制類應用配置的高精度控制外設，可滿足高效FOC算法和電源環路閉環控制的嚴苛需求。

●14個PWM通道：150ps高分辨率HRPWM，模塊初始相位偏差≤10ns，提供極高精度與準確度的控制信號；集成死區與硬件故障保護功能，守護功率器件安全；

●3個增強型捕捉（CAP）模塊：精準捕獲外部時序信號；

●1個正交編碼器模塊（QEP）模塊：支持CW/CCW運行模式，適配位置與速度檢測；

●靈活邏輯塊（FLB）：支持自定義邏輯，可拓展外設互連能力。

精準靈敏感測

優化信號采集與處理

G32R502具備完整模擬信號鏈路，可出色完成多路信號高速、高精度采集與處理。

●2個12位ADC（最高采樣率3.72 MSPS）：多達21個外部輸入通道，每路ADC內置4個獨立后處理塊（PPB）；

●4個窗口比較器COMP（帶12位參考DAC）：內置數字濾波器，可快速完成電壓監測與故障判斷；

●2個12位緩沖DAC輸出 ：實現模擬信號生成輸出，完成閉環調節；

● 1個溫度傳感器：支持溫度補償，保障極端工況下的測量穩定性。

豐富通信外設

保障設備高效互聯

G32R502配置豐富工業主流通信接口，充分滿足多場景設備高速組網與多類型數據傳輸需求。

●1個PMBus電源管理總線接口，適配數字電源設備通信；

●2路I2C、1路SPI、3路UART、1路LIN（兼容UART），覆蓋通用器件通訊；

●2路CAN，其中1路支持CANF DA，支持工業高速組網傳輸。

工業級高可靠性

從容應對復雜工況

G32R502具備高可靠性、高安全性、優異抗干擾性能，無懼各類復雜工況環境，保障設備持續穩定運行。

●工作溫度范圍覆蓋-40℃~125℃；

●HBM ±4kV、CDM ±1kV

●符合AEC-Q100 Grade 1與IEC 61508認證標準

全方位生態支持

加速產品量產落地

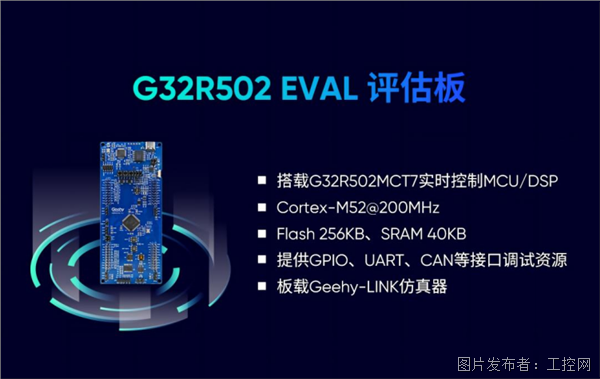

極海具備全生態軟硬件開發體系，配套G32R502 EVAL評估板，后續還將推出1kW儲能逆變器、10kW三相T型三電平PFC、全橋LLC、2.2kW雙錯式圖騰柱PFC、以及48V/50A通信電源等參考設計；同時，依托高效響應的本地化技術支持團隊，可賦能工程師簡化開發流程，加速產品量產上市。

G32R502可廣泛應用于變頻器、光伏優化器、微型逆變器，以及通信電源、服務器電源、充電直流電源等各類電源模塊，充分滿足中高端設備的實時控制性能需求。

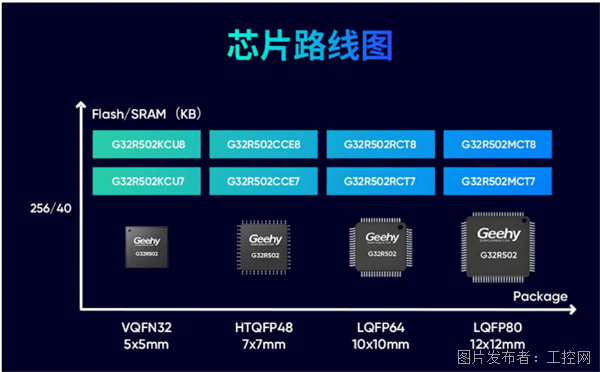

G32R502系列實時控制MCU/DSP，可提供LQFP80（12×12mm）、LQFP64（10×10mm）、HTQFP48（7×7mm）、VQFN32（5×5mm）四種封裝選擇。G32R502已開始派樣，配套軟硬件資源也已在www.geehy.com極海官網同步上線。

掃描下方二維碼即可查看G32R502文檔資料

索樣可聯系極海各辦事處銷售經理或掃描下方二維碼登記
