當下電子設備正朝著微型化、高集成度方向快速迭代，PCB 電路板上元器件數量持續增多，布局密度不斷提升，高密度硬件方案成為行業主流。大量數字電路以 3.3V、5V 作為標準工作電壓，但芯片、接口電路變得愈發精密脆弱，靜電放電（ESD）成為電路設計中不可忽視的一大挑戰。

尤其便攜終端、車載電子等產品，對外接口頻繁接觸外界環境，靜電浪涌風險進一步放大，如何高效抵御 ESD 沖擊，同時不破壞高速信號傳輸質量，是硬件研發工程師必須解決的難題，而 MGT推出的 TVS 二極管系列，就為此類痛點提供完整專業的防護解決方案。

01.MGT品牌簡介

Transfer Multisort Elektronik

MGT全稱Manufacturer Group of Technology?是專注于高端電子元器件領域的技術型制造與分銷集團，核心產品覆蓋功率半導體、被動元件、電路保護、電源管理四大品類，多款產品通過 AEC-Q 系列車規認證，可廣泛適配汽車電子、可再生能源、工業電子、消費電子四大核心領域的全層級應用需求。

02.TVS 二極管系列產品

Transfer Multisort Elektronik

MGT  TVS 二極管分為單通道 TVS 二極管與TVS 梯形二極管（多通道集成 TVS 陣列）兩大品類。

▲ UT8005B

單路器件主要用于單條數據線、電源線的靜電防護；

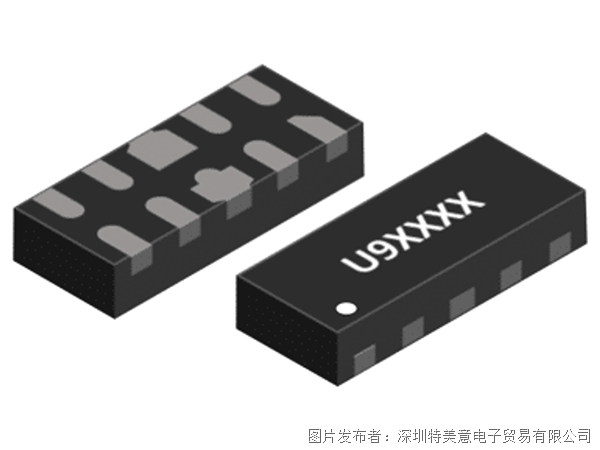

▲ UT8413A

TVS 梯形二極管在單顆封裝內部集成多組 TVS 二極管，可對多路信號輸入輸出端口實現一體化全面防護，大幅簡化 PCB 布局布線工作。

產品全部采用 SMD 表面貼裝封裝，適配卷帶包裝，完美適配自動化 SMT 貼片生產，非常適合空間受限的便攜式小型電子設備，助力產品實現小型化設計目標。

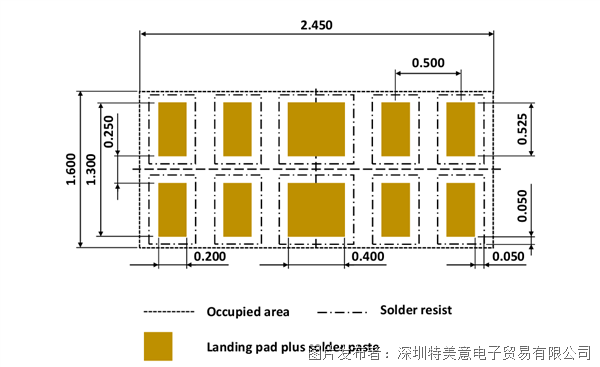

▲ UT8413A  DFN2510?10L 推薦焊盤布局（尺寸單位：毫米）

核心電氣參數 *（參數隨具體型號變化）

二極管類型：TVS、TVS 梯形二極管

半導體結構：雙向保護

最大反向電壓：3.3V / 5V，適配主流數字系統電壓

擊穿電壓：5~8.5V、6V、6.5~16V

最大脈沖電流：4~12.5A

電容：0.18~15pF，低電容版本保障高速信號完整性

漏電流：1μA

封裝：DFN2510?10、DFN0603?2，SMD 貼裝，卷帶包裝

核心功能：ESD 靜電放電防護

該系列 TVS 二極管經過專項的特性調校，寄生電容控制優異，在高速數字系統工作過程中，不會對高速信號產生明顯干擾，能夠保障 USB、SATA、DisplayPort 等高速接口的數據傳輸質量，是高速接口防護的理想器件。

尤為突出的是，全系列產品滿足AEC?Q101 汽車電子標準，滿足車載元器件嚴苛可靠性要求，可應用于汽車電路中為車載互聯硬件筑牢靜電防護屏障。同時也廣泛應用于智能手機、平板、便攜智能硬件、工業數字模塊等消費及工業電子產品。

03.選擇TME一站式采購

Transfer Multisort Elektronik

想要采購 MGT Brightek 原裝 TVS 系列器件，可選擇 TME（Transfer Multisort Elektronik）全球電子元器件分銷平臺。TME 擁有30 年歐洲分銷歷史，是全球領先電子元器件與工業產品分銷商。

平臺擁有130 萬 + 元器件型號，產品覆蓋半導體元件、無源元件、連接器、繼電器、接觸器、電線和電纜、外殼、開關和控制件、機械部件、自動化、氣動、車間設備等全品類工控物料。

全球1300 + 原廠品牌官方授權分銷，采購原裝正品更有保障，貨源可追溯，規避仿制、翻新器件帶來的項目風險。

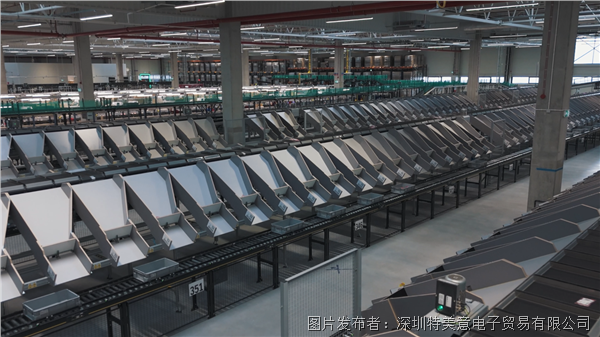

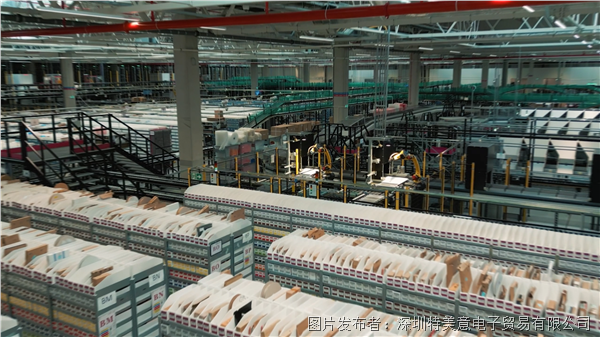

依托波蘭總部大型自有倉儲，70% 產品支持現貨庫存，訂單確認后 24 小時波蘭倉庫發貨，國內客戶可實現 5?7 個工作日到貨。

面向中國市場上線人民幣官網www.tme.cn，工程師與采購人員可直接在線選型、在線下單，支持人民幣結算，操作便捷高效。

除現貨采購之外，平臺還支持期貨訂單，可按照項目指定交期完成交貨，幫助企業合理規劃物料，有效減少企業庫存壓力，兼顧研發小批量打樣和大批量量產采購的不同需求。

電子設備集成度持續提升的時代，ESD 靜電防護不再是附加需求，而是保障產品長期穩定運行的基礎設計環節。

通過 TME 平臺即可便捷獲取 MGT 原裝 TVS 全系列物料，現貨與期貨靈活可選，一站式完成元器件選型采購，助力硬件項目高效落地，為終端產品的可靠性保駕護航。
