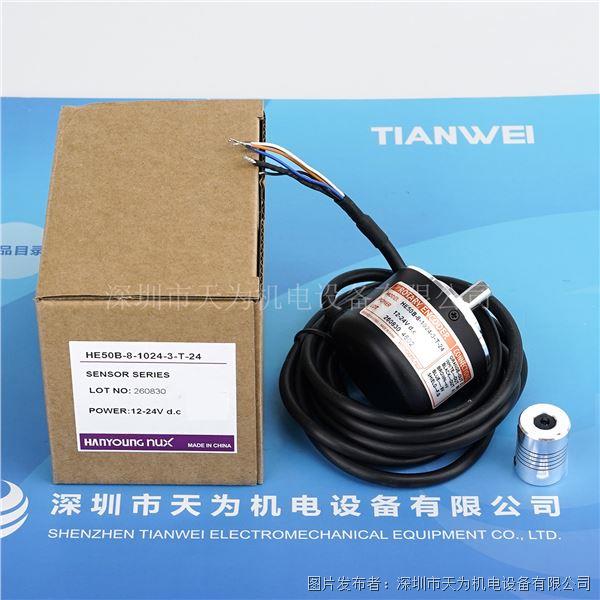

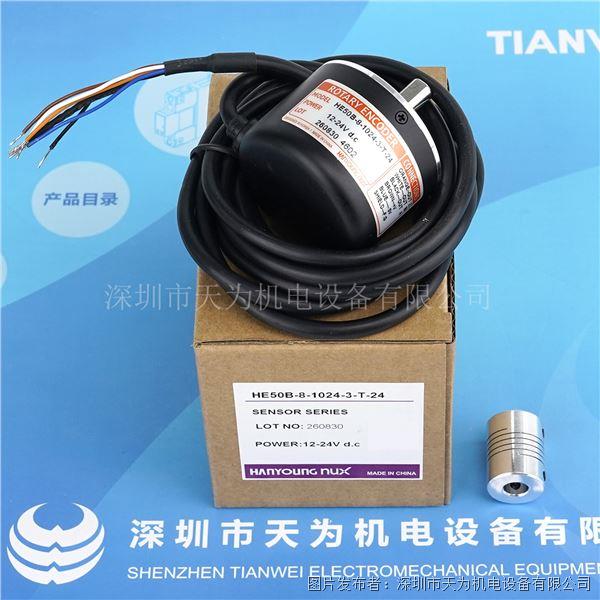

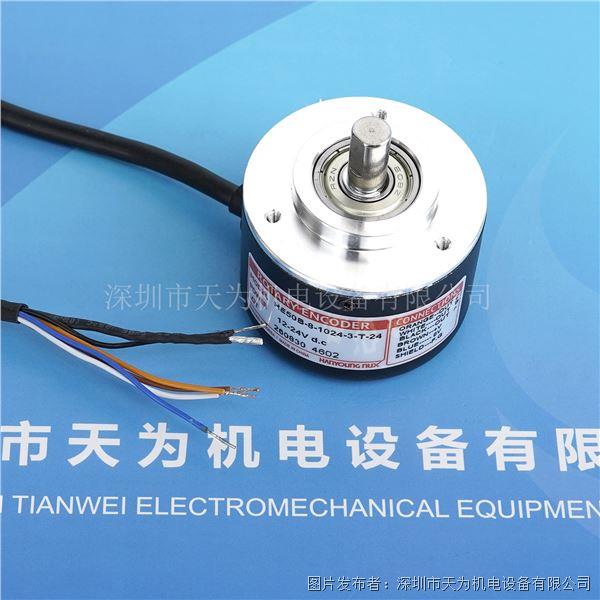

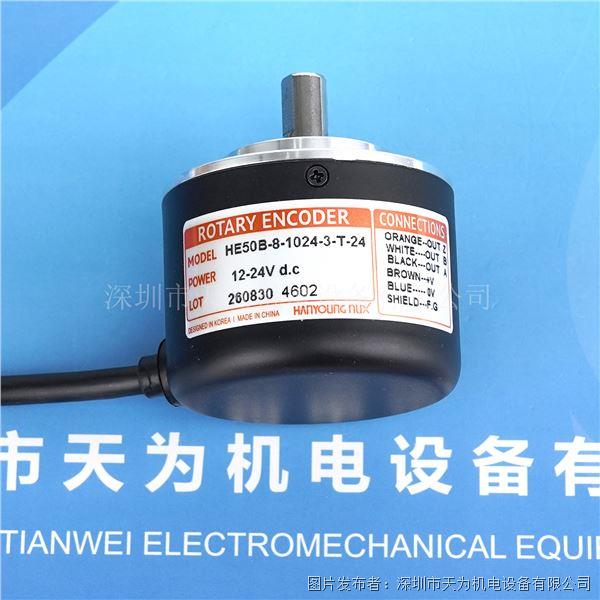

HANYOUNG韓榮旋轉編碼器HE50B-8-1024-3-T-24

產品規格：

相位差輸出：A 相 , B 相間的相位差 : ± T/8 (A 相的 1 周期 =T)

響應速度：最大 100 K?

額定電壓：8 - 30 VDC ±5 %

線路驅動：5 VDC ±5 %

消耗電流：60 mA 以下 (無負荷) （線路驅動 ：150mA 以下）

連接方式：電纜引出式

控制輸出：NPN 電壓輸出

負載電流：30 mA 以下 低時

殘留電壓：0.4 V 以下 高時

殘留電壓：VCC * 70% 以上

線路驅動：

負荷電流: 20 mA 以下 , 低時 殘留電壓 : 0.5 V 以下，高時 殘留電壓 : 2.5 V 以上

響應時間：1 μs 以下

驅動力：1.5×10-3 N·m

轉動慣量：20N

軸荷重：10N

最大旋轉數：6,000 rpm

絕緣電阻：

100 MΩ 以上 (端子和外殼間 500 VDC 兆基準)

耐電壓：800 VAC (60 Hz 上 1 分鐘端子和外殼間)

耐振動：50 m/s，10 - 200 Hz, X, Y , Z 方向各 2 次

耐沖擊：980 m/s，6m/s，X, Y , Z 方向各 2 次

環境溫度：-10 ~ 70 ℃ (無結露現象) , 保存時 : -30 ~ 85 ℃

環境濕度：35 ~ 85 % RH

電纜：5 P, ? 5.0 mm , 長度 : 1.5 m , 防護電纜

(線路驅動型 : 8P, ? 5.0 mm , 長度 : 1.5 m , 防護電纜)

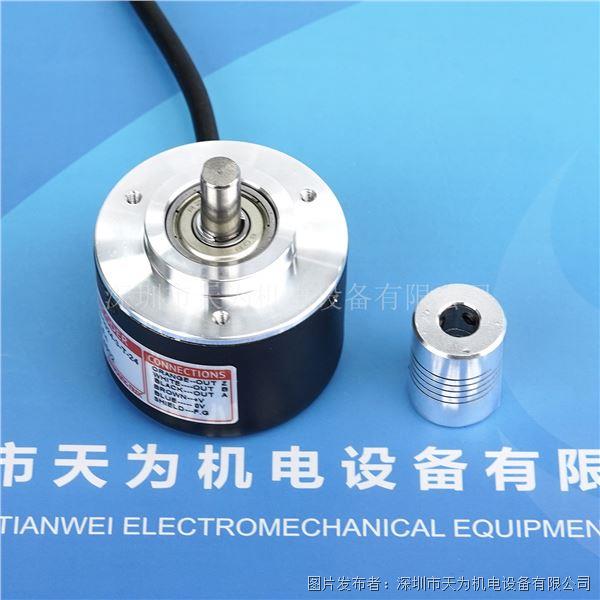

配件：聯軸器, 固定架

認證：CE

相關型號：

HE50B?8?360?3?T?24?YT

HE40H-6-600-3-N-24-AKD
