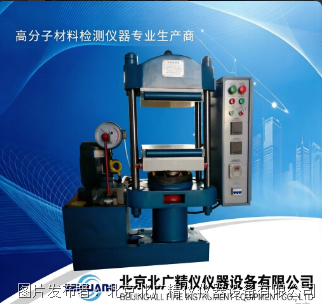

在橡膠加工、高分子材料制品生產領域，平板硫化機是模壓成型、橡膠硫化加工十分常用的工藝設備。熱板 400*400 平板硫化機 BG?8017 屬于四柱下頂式平板硫化設備，廣泛應用于橡膠模壓制品、高分子塑料制品、薄片類試樣的熱壓硫化成型作業。設備依靠液壓系統提供合模壓力，熱板完成加熱控溫，將放置于模具內部的橡膠或者塑料原料，在設定壓力、設定溫度條件下完成硫化交聯或者熱壓定型，加工出符合工藝要求的橡膠制品、塑膠試樣，同時也可用于實驗室試樣打樣、小批量產品生產，兼顧研發試驗與小批量生產的使用場景。

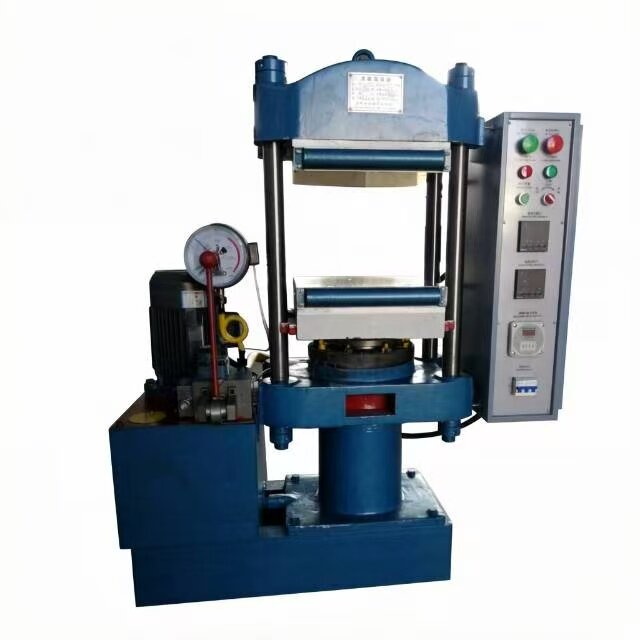

整套設備整體劃分為主機本體、液壓油箱單元、電氣控制箱三大組成模塊。主機部分采用四柱式整體機架結構，結構穩定，壓制形式為下向上壓式，依靠油缸柱塞向上推動活動熱板完成合模動作。主機內部配置油缸柱塞組件、固定熱板、活動熱板，熱板有效工作面尺寸 400×400mm，可以放置對應規格模具，適配多種中小型橡膠模具的裝夾使用。液壓油箱單元集成驅動電機、液壓油泵、油路管道、液壓控制閥組，電機驅動油泵輸出壓力油液，為整機合模、開模動作提供動力來源。電氣控制箱體集成操作按鈕、磁力啟動器件、計時模塊、溫控儀表、過載保護器件，實現溫度調節、硫化計時、過載保護、聲光報警等多項功能。

設備加熱系統采用多路獨立控溫模式，溫控調節區間覆蓋 20?200℃，操作人員可以結合橡膠配方、制品工藝需求設置加工溫度。當熱板實際溫度抵達設定目標值之后，溫控儀表自動維持恒溫狀態，減少加工過程溫度波動，保障制品硫化質量。設備內置硫化計時功能，硫化計時到達預設工藝時間之后，設備會觸發自動報警提示工作人員完成開模取件。電氣系統配置過載保護機構，當電機出現過載工況，系統可以自動切斷供電回路，降低電機因?yàn)檫^載運行造成損壞的概率。該款平板硫化機既適合工廠車間開展小批量橡膠墊片、橡膠雜件、塑膠薄片的模壓硫化生產，也可以用于科研實驗室制備橡膠測試試樣，為后續拉力試驗、硫化特性檢測提供標準試樣，在橡膠配方研發、新材料打樣、來料工藝驗證工作當中發揮重要作用。

設備性能參數

1. 公稱合模力 0.25MN。 2. 工作液最大壓力 14.0MPa。 3. 柱塞最大行程 250mm。 4. 柱塞直徑 ?152mm。 5. 總加熱功率 7.6KW。

整機硬件系統詳細說明

主機機架與熱板組件

主機采用四柱式整體機架結構，四根立柱作為主要受力支撐部件，承載硫化加工過程全部合模作用力。壓制方式為下向上壓式，油缸布置在主機下部，柱塞向上伸出推動活動熱板，完成模具閉合壓緊作業。整套機架在設備運行期間承受液壓合模帶來的載荷，機架結構穩定性直接影響合模的均勻性，設備安放的時候工作臺面必須保持水平狀態，避免機架長期處于偏載受力，延長機架部件使用周期。

主機包含固定熱板、活動熱板兩大熱板部件，熱板有效工作面規格 400*400mm，熱板內部布置電加熱管路以及溫度測溫探頭，多路獨立控溫可以降低熱板不同區域之間的溫度差值，保障模具各個位置受熱趨于一致。在橡膠硫化工藝當中，溫度均勻性會直接影響橡膠交聯反應進程，如果熱板板面溫差偏大，同一模具內部不同位置的制品，硫化程度會存在差異，容易出現局部欠硫化或者過硫化，造成制品硬度、彈性、力學性能出現波動。

熱板工作面要做好日常防護，模具擺放、取出過程，避免硬物磕碰、撞擊熱板工作面。熱板表面出現劃痕、凹陷，一方面會損傷模具，另一方面會影響模具和熱板之間的熱傳導效率。放置模具的時候，模具盡量擺放在熱板中心區域，不要長期偏心擺放模具，偏心受力會讓四柱機架承受側向力，會加速柱塞、立柱磨損。熱板工作過程表面溫度很高，設備運行期間，操作人員需要做好高溫防護，避免皮膚直接接觸熱板表面造成燙傷。

柱塞與油缸屬于主機液壓執行部件，柱塞直徑 ?152mm，柱塞最大行程 250mm。柱塞向上運動完成合模壓緊，向下回落實現開模。柱塞行程 250mm，決定了設備能夠容納的模具、工件最大開合高度，操作人員選用模具的時候，模具總厚度加上工件厚度，不能超出柱塞有效行程范圍。油缸內部通入高壓液壓油驅動柱塞往復運動，油缸內部配置密封組件，密封件起到阻擋液壓油滲漏的作用。設備運行期間留意油缸外壁狀態，如果出現液壓油外滲，代表密封組件出現磨損，需要及時停機檢修更換密封件。

液壓油箱動力單元

液壓油箱單元主要包含驅動油泵的電機、液壓油泵、儲油箱體、液壓管路、各類壓力控制閥、換向閥。油泵由電機帶動運轉，把液壓油加壓之后通過管路輸送進入油缸，以此產生公稱合模力，設備公稱合模力為 0.25MN，工作液最大壓力 14.0MPa。系統壓力可以結合實際模具工藝做對應調節，加工不同橡膠制品，所需要的合模壓力不一樣，不需要一直運行在系統最大工作壓力，按照工藝要求設置合適壓力，有利于降低設備負載，延長液壓部件使用壽命。

液壓油箱需要加注適配牌號的液壓油，液壓油起到傳遞壓力、潤滑、冷卻的多重作用。油液液位需要維持在油箱標識的合理區間，液位過低，油泵容易吸入空氣，會造成合模動作抖動、壓力不穩；液位過高，設備運行升溫之后油液膨脹，會出現溢油情況。液壓油隨著長時間使用會混入雜質、水分，油液會逐步發生老化，要按照設備使用周期完成油液檢查以及更換工作。

油路管路、接頭位置需要定期查看，觀察接頭位置有沒有滲油、漏油現象。管路接頭松動會帶來壓力上不去、保壓失效等故障。設備運行過程中，如果聽見液壓系統出現異常噪音，需要停機排查，常見誘因包含油液不足、油液變質、油泵吸入空氣、閥組異物卡滯。設備保壓階段，壓力出現持續快速下降，需要排查閥組密封、油缸密封是否存在泄漏問題。

油泵電機作為液壓系統動力源，電氣回路接入過載保護器，當電機負載超出允許范圍，過載保護機構動作，自動切斷電機供電，規避電機長時間過載運行燒毀繞組。日常需要留意電機運行過程當中的溫升、噪音，出現異常及時停機檢查。

電氣控制箱系統

電氣控制箱集成整套設備的控制元器件，包含操作按鈕、磁力啟動器、硫化計時模塊、多路溫控儀表、電機過載保護器、報警提示器件。設備加熱總功率 7.6KW，采用分三路獨立控溫方案，分別管控?zé)岚宀煌訜釁^(qū)域，溫控調節區間 20?200℃，能夠滿足絕大多數橡膠硫化、塑料熱壓工藝的溫度需求。

溫控儀表可以直接設置目標加工溫度，測溫探頭實時采集熱板實際溫度數值反饋給溫控儀表。當熱板溫度還未到達設定值，儀表輸出信號啟動加熱；溫度達到設定數值，儀表自動切斷加熱輸出，維持熱板處于恒溫狀態。設備在正式生產加工之前，需要預留充足時間讓熱板完成升溫恒溫，等待熱板溫度穩定之后，才可以放入模具開展硫化作業，不建議放入模具之后才等待升溫，會造成前期硫化工藝條件偏離設計值。

計時模塊用于硫化工藝計時，操作人員按照橡膠工藝設置硫化時長，設備合模之后啟動計時，計時到達預設硫化時間，設備觸發自動報警，提醒工作人員完成開模取出制品。計時報警僅做提示功能，部分工況需要操作人員手動執行開模操作。

電氣回路內置電機過載保護，油泵電機運行負載超標，保護器動作切斷電源，避免電機損壞。設備的供電線路需要匹配整機功率，做好接地保護工作，電控箱內部需要保持干燥，避免水汽、橡膠粉塵進入箱體內部，造成線路短路故障。非專業人員不要隨意改動電控箱內部接線，改動線路會造成溫控、計時、保護功能異常，帶來設備安全隱患。

設備提供人機操作按鍵，操作人員通過面板按鈕完成設備開機、加熱啟停、柱塞上升合模、柱塞下降開模等操作。操作邏輯簡單，既適合工廠生產人員操作使用，也適合實驗室操作人員快速上手。

整機工作原理簡述

BG?8017 平板硫化機整套工作流程分為升溫、合模加壓、恒溫硫化計時、計時報警、開模取件幾個階段。首先接通整機供電，在電控箱溫控儀表設置硫化加工需要的目標溫度，開啟加熱回路，熱板內部加熱元件開始工作，測溫探頭實時反饋板面溫度，溫控儀表自動調節加熱輸出，讓熱板維持在設定恒溫。

將裝填好橡膠原料的模具平穩放置在熱板 400*400 工作板面的中心位置。操作控制面板按鈕，啟動液壓油泵，高壓油液輸入油缸下腔，推動柱塞向上運行，活動熱板跟隨柱塞向上移動，模具閉合，熱板壓緊模具，液壓系統建立工藝需要的合模壓力。模具在壓力條件下被上下熱板夾持，熱量傳導至模具內部，橡膠原料在壓力、溫度共同作用下發生硫化交聯反應。同時設備硫化計時器開始倒計時，記錄硫化加工時間。

硫化計時到達預先設定工藝時間之后，設備發出報警信號，提示硫化工序完成。操作人員操作按鈕，控制液壓換向閥換向，油缸內部油液泄壓回油，柱塞向下回落，活動熱板隨之下降，模具開啟，操作人員借助工具取出加工完成的橡膠制品，單次模壓硫化工序完成，之后可以裝填下一爐原料，開展下一輪加工。

整套設備依靠液壓系統輸出合模壓力，多路溫控系統保障熱板恒溫，計時報警輔助管控硫化時間，實現橡膠制品模壓硫化成型。針對不同配方的橡膠，操作人員需要調整溫度、壓力、硫化時間三項核心工藝參數，匹配膠料硫化特性，以此得到性能合格的橡膠制品。

設備多場景實際應用

熱板 400*400 平板硫化機 BG?8017 適配中小型模具，在橡膠相關行業當中應用場景十分豐富，覆蓋實驗室研發打樣、小批量制品生產、材料試樣制備等多個方向。

第一，橡膠制品小批量生產加工。可以加工各類中小型橡膠模壓雜件，包含橡膠墊片、橡膠密封圈、橡膠緩沖墊塊、橡膠墊圈、薄片橡膠件。很多中小型橡膠加工廠，訂單批量不大、模具規格中等，400×400 熱板工作面能夠同時擺放多套小型模具，一次合?？梢酝瑫r(shí)成型多件產品，提升加工效率。不同橡膠原材料，比如天然橡膠、丁腈橡膠、三元乙丙橡膠、氯丁橡膠，都可以借助本設備完成模壓硫化生產。操作人員根據膠料配方工藝，設置對應溫度、合模壓力、硫化時間，完成制品成型加工。

第二，科研、檢測實驗室試樣制備。橡膠材料開展力學檢測，例如拉伸試驗、撕裂試驗、硬度測試、壓縮永久變形測試，都需要標準橡膠試樣。使用平板硫化機，將混煉完成的橡膠膠料，放置標準試樣模具當中，按照標準規定的硫化工藝，壓制成標準片狀、塊狀試樣，后續再裁切加工成檢測用標準樣條。很多橡膠研發實驗室，搭配無轉子硫化儀一同使用，硫化儀先測定膠料 T90 正硫化時間，平板硫化機就參考該時間設置硫化工藝參數，制備試驗試樣，保障試樣硫化狀態可控，讓后續材料檢測數據具備參考價值。新材料配方開發過程中，需要大量打樣對比不同配方的成品性能，該款硫化機可以完成小試樣快速打樣，助力配方篩選工作。

第三，高分子塑膠材料熱壓定型加工。除橡膠硫化以外，部分熱固性塑膠材料，也可以使用本設備完成熱壓成型，在設定壓力溫度條件下完成固化成型，加工薄片類塑膠試樣以及小型塑膠制件。

第四，工藝驗證與來料復核。橡膠企業接收外購混煉膠料之后，除了使用硫化儀測試硫化特性，也會使用平板硫化機實際壓制成品試樣，觀察膠料實際模壓加工表現，評估來料膠料加工性能，判斷來料是否滿足生產工藝要求，為入廠質量管控提供實際加工層面的驗證。

不同應用場景下，工藝參數差異較大。實驗室制備標準試樣，優先遵循對應材料國家標準規定的硫化溫度、壓力、時間；工廠生產制品，則結合制品厚度、膠料配方、模具結構調整工藝。制品厚度越大，熱量傳導到制品內部需要更長時間，硫化計時時間需要做對應延長，避免制品內部出現欠硫化。

設備安裝與前期調試

設備的安裝擺放質量，會直接影響設備運行穩定性以及部件使用壽命，需要按照規范完成安放、接線調試工作。

設備安放場地優先選擇平整、承重能力足夠的室內地面或者工作臺，整機運行過程會存在一定振動，安放地面要堅實，保證設備擺放之后整體處于水平狀態。設備周邊預留操作維護空間，設備前方預留足夠空間，方便操作人員放置、取出模具，液壓油箱側面、電控箱周邊預留散熱檢修空間，不要使用雜物遮擋散熱位置。設備需要遠離水源，避免水汽侵蝕電氣元器件，同時遠離腐蝕性氣體、粉塵濃度過高的工位，減少粉塵進入電控箱、液壓系統內部。

供電接線環節，整機包含加熱功率 7.6KW 加上油泵電機功率，總負載較大，需要匹配規格合適的供電線纜，設置獨立空氣開關，做好設備接地保護工作。接地可以規避漏電帶來的安全風險，不可省略接地操作。接線工作建議交由具備電工操作能力的人員完成，接線完成之后再次檢查接線端子緊固狀態，確認接線無誤之后，才可以通電調試。

通電之后，先不放置模具，做空載調試。開啟總電源，檢查電控箱指示燈狀態，操作上升、下降按鈕，觀察柱塞上升下降動作，查看液壓系統運行有沒有異響，柱塞升降過程運行是否平穩，查看各個油路接頭位置有沒有漏油?？蛰d狀態測試溫控系統，設置目標溫度，觀察熱板升溫過程，查看溫控儀表顯示是否正常，熱板可以正常升溫、恒溫。空載測試計時報警功能，設置硫化時間，確認計時結束之后報警功能可以正常觸發。

液壓油箱加注液壓油，按照設備說明書推薦油液牌號加注液壓油，油液加注至油箱液位標記的上下限之間。油液加注完成后，可進行幾次空載升降動作，排出油缸油路內部積存的空氣。油路混入空氣會造成柱塞動作抖動，多輪空載往復運動可以幫助排出系統內部空氣。

空載調試全部項目確認無異常之后，才可以放置模具，開展帶負載試生產作業。首次使用新模具，優先采用試模方式，逐步調整溫度、壓力、時間，確認制品成型效果，確定合適的工藝參數，再開展批量加工。

標準完整操作流程

作業前準備工作

操作人員上崗前熟悉設備操作要點，穿戴耐高溫防護手套等勞保用品。檢查設備整機狀態，確認供電線路完好，電控箱內部無異物；查看液壓油箱油位處于合理區間，油路接頭無漏油；熱板工作面清理干凈，清除上次加工殘留橡膠飛邊、雜質；確認模具完好，模具型腔清理干凈，準備好待加工橡膠原料。確認設備周邊沒有雜物阻礙柱塞升降運動路徑。

步驟 1：開機升溫

接通設備總電源開關，電控箱通電。在溫控儀表界面設置本次硫化工藝所需要的目標溫度，開啟加熱功能，熱板加熱元件啟動，開始升溫。等待熱板溫度上升并穩定在設定工藝溫度，需要預留足夠恒溫時間，保證上下熱板整體溫度趨于穩定。溫度尚未達標穩定，不可以放置模具投料加工。

步驟 2：裝填原料擺放模具

待熱板溫度穩定之后，打開模具，將稱量好的橡膠膠料裝填進入模具型腔內部。將裝填完成的模具平穩放置在 400*400 熱板工作板面的居中位置，盡量避免模具偏心擺放。確認模具擺放平穩，周邊沒有異物卡阻。

步驟 3：合模加壓

操作控制面板按鍵，啟動液壓油泵，按下柱塞上升按鈕，柱塞向上推動活動熱板，完成模具閉合合模。模具壓緊之后，液壓系統建立合模壓力，觀察壓力表確認系統壓力達到工藝設定數值。啟動硫化計時模塊，計時器開始硫化計時，橡膠在壓力、高溫共同條件下發生硫化交聯反應。加工過程當中，操作人員留意設備運行狀態，觀察壓力、溫度的變化情況。

步驟 4：硫化計時完成，報警提示

當硫化計時到達預先設置的工藝時長，設備觸發報警信號，代表硫化工序完成。

步驟 5：開模取件

聽到報警提示之后，操作人員按下柱塞下降按鍵，液壓系統換向泄壓，柱塞向下回落，活動熱板隨之下降，模具開啟。使用耐高溫工具，取出模具，將成型后的橡膠制品從模具當中取出。取件過程做好高溫防護，防止高溫模具造成燙傷。

如果需要繼續加工，清理模具，重新裝填橡膠原料，重復模具擺放、合模加壓、硫化計時、開模取件整套工序，進行下一輪硫化作業。

步驟 6：作業結束停機

全部加工任務完成之后，先關閉加熱功能，讓熱板自然降溫。等待熱板溫度下降，清理熱板表面殘留橡膠飛邊、廢料。按下停止按鈕，關閉油泵電機，切斷設備總電源。做好設備使用記錄，登記設備運行工況、加工產品、工藝參數等信息。

設備日常維護保養細則

堅持規范化的維護保養，能夠降低平板硫化機故障發生概率，保障壓力、溫度的穩定性，延長整機零部件使用周期，讓設備長期輸出穩定的加工質量。

熱板與機架維護

每次加工結束，等待熱板溫度下降，及時清理熱板工作面，去除橡膠飛邊、橡膠殘?jiān)?。清理的時候，優先使用銅質鏟刀，不建議使用硬度很高的鋼制工具，防止刮傷熱板工作面。模具擺放堅持居中放置，減少機架、柱塞承受側向偏載。定期查看四柱機架，檢查立柱表面狀態，做好清潔。設備長期停機，熱板冷卻之后，保持板面干燥，規避銹蝕。熱板加熱、測溫探頭定期檢查，如果出現溫度顯示異常，排查探頭是否被橡膠廢料包裹，必要時校驗溫度。

液壓系統維護

定期查看液壓油箱油位，油位低于下限及時補充同牌號液壓油；定期觀察液壓油外觀，油液出現渾濁、乳化、雜質增多，及時更換液壓油。留意油泵運行噪音，出現異常聲響及時停機排查。檢查油缸、管路、接頭位置，發現滲油、漏油，停機處理，緊固接頭或者更換密封件。柱塞活塞桿表面保持清潔，留意有沒有劃痕、磕碰損傷。不要長期讓設備在滿壓力狀態下空載保壓，減少液壓部件持續負載。

電氣控制系統維護

保持電控箱箱體干燥，定期清理箱體內部積累的橡膠粉塵，清理操作必須在斷電之后執行。檢查接線端子緊固狀態，防止端子松動。不要隨意修改溫控儀表內部參數，非專業人員不要改動箱內接線。測試過載保護、計時報警功能是否可以正常工作。設備出現跳閘、報警，先排查故障誘因，故障排除之后才可以再次開機。

安全操作注意事項

設備運行過程熱板溫度很高，嚴禁皮膚直接接觸熱板、高溫模具，操作時佩戴耐高溫防護手套。設備合模運行過程中，操作人員手部不可以放置在模具、熱板之間，避免擠壓傷害。設備運行出現異響、漏油、溫度異常，第一時間停機斷電，排查故障，設備故障未解決，禁止繼續開機生產。設備周邊配備適配消防器材。設備維護檢修，務必?cái)嚅_總電源之后再開展作業，規避誤啟動帶來的危險。

常見故障現象以及處理思路

設備在長期使用過程中，會出現各類故障現象，熟悉常見故障誘因，能夠幫助操作人員快速排查處理，減少停機時間。

故障現象一：油泵啟動，但是柱塞不上升，無法完成合模?？赡苷T因：油箱油位不足；油泵吸入空氣；壓力調節閥設置壓力過低；電機轉向錯誤；油路閥組卡滯。處理思路：檢查油箱油位，補充液壓油；做多次空載升降動作排出油路空氣；重新調節系統壓力；核對電機轉向；停機檢查閥組是否存在異物卡滯。

故障現象二：合模之后保壓階段壓力快速下降。誘因：油缸密封件磨損泄漏；油路接頭滲漏；液壓控制閥密封失效。處理思路：查看各個接頭位置有沒有漏油痕跡；如果外部沒有明顯漏油，則大概率是油缸內部密封損壞，需要停機拆解油缸更換密封組件。

故障現象三：熱板無法升溫，或者溫度上升緩慢。誘因：溫控儀表參數設置錯誤；加熱元件損壞；測溫探頭故障；供電回路接觸不良。處理思路：核對溫控儀表設定溫度，檢查加熱回路供電；排查加熱元件；檢查溫度探頭是否被廢料包裹，必要時更換探頭。

故障現象四：溫度顯示數值和實際板面溫度偏差大。誘因：測溫探頭位置偏移、表面包裹橡膠殘?jiān)?；溫控儀表參數漂移。處理思路：清理探頭表面附著物；必要時開展溫度校驗，修正儀表參數。

故障現象五：柱塞升降動作出現抖動。誘因：油路內部混入空氣；液壓油變質；油液液位偏低；油缸密封磨損。處理思路：多次空載往復運動排凈空氣；檢查油質，更換老化液壓油；補加液壓油；檢查油缸密封狀態。

故障現象六：硫化計時完成，報警功能不觸發。誘因：計時模塊參數設置錯誤；報警器件損壞；線路接觸不良。處理思路：核對計時設置參數；檢查報警器件，檢查接線端子。

故障現象七：電機啟動之后，過載保護器頻繁動作跳閘。誘因：系統壓力調的過高；機械部件卡滯造成負載變大；電機本身故障；供電電壓異常。處理思路：下調系統壓力，確認工藝需要的合理壓力；排查有沒有機械卡阻問題；檢查電機運行工況，檢查供電電壓。

故障現象八：同批次模具加工出來的制品硫化質量不穩定，部分制品欠硫化。誘因：熱板溫度波動大；模具擺放偏心；合模壓力不足；硫化計時設置時間不足；模具厚度不一致。處理思路：確認熱板充分恒溫后再投料；模具居中擺放；核對系統合模壓力；結合制品厚度調整硫化時間；檢查模具狀態。

遇到復雜故障，操作人員無法自行解決，應當停止設備運行，不要強行開機，聯系專業技術人員檢修維護。
