一、設備概述

BDJC?50KV 絕緣紙電壓擊穿測試儀，是面向電纜紙、電容器紙、絕緣紙板等纖維類絕緣紙材料開展工頻電壓擊穿、工頻耐壓性能檢測的專業高壓試驗裝備，設備核心設計對標 GB/T 3333?1999《電纜紙工頻擊穿電壓試驗方法》，同時兼容 GB/T1408?2016 固體絕緣材料電氣強度通用試驗規范，針對未浸漬電纜紙、電容器紙、復合絕緣紙、電工絕緣紙板等試樣完成擊穿電壓、電氣擊穿強度、耐電壓性能的測定工作。該設備廣泛適配電力電纜制造企業、變壓器絕緣配套企業、制漿造紙生產企業、新材料研發實驗室、第三方紙張檢測機構、高?？蒲性核葮I(yè)務場景，除各類絕緣紙?jiān)嚇又?，還可以對絕緣漆、樹脂膠類、浸漬纖維制品、層壓板材、云母制品、塑料薄膜、陶瓷玻璃、絕緣油等多類介質開展交直流電氣性能測試。

絕緣紙作為高壓電纜、電力變壓器、互感器內部的核心絕緣構件，紙張本身的纖維結構、含水率、密度、雜質含量，都會直接影響整體絕緣系統運行安全。在造紙生產質控、配方研發、來料入廠檢驗、成品型式檢驗環節，需要借助標準化擊穿試驗獲取可靠的介電強度數據，以此評估絕緣紙材料的電氣性能水平，為產品合格判定提供試驗依據。纖維類絕緣紙?jiān)嚇淤|(zhì)地薄，在空氣中測試容易發生沿面閃絡，無法得到材料本體真實擊穿數值，因此經常需要在絕緣油浴環境下完成試驗，抑制表面放電現象，設備標配可拆裝油浴裝置，能夠快速完成空氣介質與油浸介質兩種試驗工況切換，適配絕緣紙檢測的特殊試驗條件要求。

整套系統采用計算機人機交互作業模式，操作人員借助配套軟件完成全部試驗流程配置、試驗過程實時監控、電壓電流信號采集、試驗數據存儲歸檔與試驗報告輸出工作。設備內置多種試驗工作模式，包含勻速升壓試驗、梯度升壓試驗、耐壓保持試驗，能夠匹配絕緣紙相關國家標準中不同試驗方法的需求。設備搭載無線藍牙遠程控制模塊，摒棄傳統數據線傳輸?shù)淖鳂I(yè)形式，實現人機分離操作。高壓試驗作業過程中，操作人員可以在安全距離之外完成設備啟停、參數調整等操作，降低人員近距離處在高壓試驗區帶來的安全風險，藍牙信號接收距離最遠可達 1000 米，遠距離工況下信號傳輸保持穩定，規避傳統短距離數據線在高壓電場環境下存在的各類隱患。

系統集成完整的硬件防護組件與軟件預警邏輯，硬件層面部署多重電氣保護單元，軟件端內置設備自檢流程、異常預警提示，采用電壓、電流雙向判斷機制，區別于僅依靠單一電壓信號進行擊穿判定的普通設備。絕緣紙?jiān)嚇訐舸┧查g會伴隨電弧放電以及瞬時電流擾動，雙向識別邏輯可以精準捕捉擊穿事件，減少誤判、漏判情況的發生。設備除固體絕緣紙?jiān)嚇又?，同樣支持絕緣油液態介質擊穿測試，可根據項目需求定制高溫環境、高溫油浴特殊工況，用于評估高溫條件下絕緣紙浸油之后的耐壓擊穿表現。

設備配套軟件運行在 WINDOWS 操作系統之上，可視化操作界面功能覆蓋試驗參數配置、試驗過程動態曲線展示、歷史試驗記錄查詢、試驗數據導出、試驗報告編輯打印、操作員權限分級管理等模塊。同時配置多類型通訊接口，支持云端協議上傳，可對接第三方數據采集平臺，滿足造紙實驗室、電力材料檢測實驗室數字化、信息化的數據留存、溯源管理需求，適配絕緣紙批量檢測過程中大量平行試樣的數據處理工作。

二、適用執行標準

設備適配絕緣紙以及各類絕緣材料行業多項國內檢測標準，同時兼容美標相關測試方法，可開展對應標準條款要求下的試驗作業，適配標準清單如下：

1. GB/T 3333?1999 電纜紙工頻擊穿電壓試驗方法

2. GB/T1408?2016 固體絕緣材料電氣強度試驗方法

3. GB12656 電容器紙工頻擊穿電壓測定法

4. GB/T 507?2002 絕緣油擊穿電壓測定法

5. DL429.9?91 絕緣油介電強度測定法

6. GB/T1695?2005 硫化橡膠工頻電壓擊穿強度和耐電壓的測定方法

7. HG/T 3330 絕緣漆漆膜擊穿強度測定法

8. ASTM D149 電壓擊穿試驗方法

針對電纜紙檢測，主要執行 GB/T 3333?1999 標準，該標準對絕緣紙?jiān)嚇硬们?、試樣狀態調節、試驗介質選擇、電極規格、升壓速率、平行試樣數量、數據處理方式均做出明確規定。電容器紙檢測參考 GB12656 標準開展試驗。操作人員結合絕緣紙?jiān)嚇宇悇e、檢驗項目要求選定對應標準，參照標準條款，在軟件界面設置升壓速率、耐壓時長、試樣厚度、擊穿判定閾值等各項試驗參數，保障試驗流程、輸出結果符合標準技術要求。

絕緣紙類材料測試，對前期試樣預處理環節有著嚴格要求，試樣需要避開紙卷接頭以及邊緣區域裁切，完成恒溫恒濕狀態調節，控制紙張含水率；薄型紙類試樣優先選用油浴介質，規避沿面閃絡干擾；同一批次試樣需要完成多組平行測試，剔除異常數據之后完成統計計算。設備軟件參數設置界面可以完整覆蓋上述標準規定的各項變量，方便操作人員復現標準要求的全部試驗條件，保障絕緣紙擊穿試驗的可重復性。

三、設備核心功能特點

3.1 硬件控制與采集體系

設備配置西門子 CPU 中央處理單元作為整機核心控制單元，負責整機指令調度、信號采集處理，保障信號采集過程穩定。硬件升壓單元選用無觸點元件完成勻速升壓，摒棄傳統機械調壓結構，升壓過程平滑可控，升壓速率可在設定區間自定義調節，滿足 GB/T3333?1999 標準對于絕緣紙勻速升壓的速率要求。系統搭載雙向電壓電流干擾抑制技術，針對絕緣紙?jiān)嚇訐舸┧查g產生的瞬時電流擾動進行抑制處理，降低擊穿擾動帶來的設備失控、通訊端口損壞等情況發生概率。絕緣紙發生擊穿時容易產生電弧，回路電流波動幅度大，該技術可以提升設備在紙類薄試樣測試工況下運行穩定性。

整機集成熔斷保護器、漏電保護器，當設備出現過流、過載工況時，熔斷器完成保護動作，分別對儀器控制回路、高壓回路實現防護，熔斷器組件拆裝更換便捷。系統內置漏電防護網，出現電弧放電時支持自動卸壓動作；高壓試驗結束之后設備執行自動放電功能，消除試樣端殘余電壓，降低后續更換絕緣紙?jiān)嚇?、拆裝電極作業時的觸電風險。

設備同時支持有線、無線兩套控制鏈路，有線模式可通過 232、485、網口完成通訊；無線模式依托藍牙發射器實現遠距離操控，試驗人員不需要近距離靠近高壓試驗區，實現人機分離作業，改善高壓試驗的安全作業條件。設備變壓器單元按照規格配置，變壓器輸出 0?100V 信號用于系統采集，配合電壓傳感器、電流傳感器，全程采集試驗過程電壓、漏電流信號，精準捕捉絕緣紙?jiān)嚇訐舸┧查g電壓跌落、漏電流上升的變化過程。

設備配套多規格電極組件，可根據絕緣紙?jiān)嚇有螒B(tài)完成選配，包含 6MM 電極、球形電極、球?板電極、線材電極、25?75MM 電極、微型電極、管材電極等。電纜紙、絕緣紙板常規測試選用 25mm、75mm 國標規格不等徑電極，讓電場集中在試樣中心區域，減少邊緣電場畸變帶來的數據偏差；薄型電容器紙?jiān)嚇涌蛇x用微型電極；絕緣紙復合線纜試樣可選用線材電極。設備標配國標標準規定規格試驗電極，電極支架支持電極安裝、位置調節；試驗油箱組件用于絕緣紙油浴擊穿試驗，拆裝維護便捷，用來解決薄型絕緣紙?jiān)诳諝饨橘|(zhì)中容易出現的沿面閃絡問題。

3.2 軟件系統功能

軟件運行于 WINDOWS 窗口操作平臺，界面布局簡潔直觀，操作人員經過簡單熟悉之后即可掌握整套操作流程。絕緣紙耐壓擊穿試驗運行過程中，軟件界面動態輸出測試曲線，同步展示電壓、電流隨時間變化趨勢，試驗人員可以直觀觀察升壓、擊穿、耐壓全過程參數變化，便于分析絕緣紙?jiān)嚇訐舸┣昂箅姎鈪?shù)演變特征。

軟件支持交流試驗、直流試驗兩種試驗類型靈活切換；試驗方法可選擊穿電壓試驗、耐壓試驗、梯度升壓試驗。電纜紙、電容器紙大多開展工頻交流擊穿測試，針對部分特種絕緣紙也需要完成直流絕緣性能評估，可在軟件內快速完成模式切換。擊穿判定邏輯支持電壓突變、漏電流閾值兩種條件，電壓、電流雙向參與擊穿識別。部分薄絕緣紙?jiān)嚇訒?huì)出現緩慢漏電、不完全擊穿現象，雙向判斷邏輯可以提升擊穿事件識別準確度。

軟件內可以完成全套試驗參數配置，包含試樣編號、試樣厚度、升壓速率、耐壓電壓、耐壓時間、梯度電壓、梯度時間、梯度初始電壓、擊穿電流閾值、峰降電壓、極限電壓、環境溫度、環境濕度等項目。絕緣紙測試需要錄入紙張實測厚度，同時記錄試驗環境溫濕度，參數配置完成后可以保存整套方案，不同批次、不同類型絕緣紙?jiān)嚇涌梢员４娑嗵讌?shù)模板，后續同類型試驗直接調用，減少重復錄入工作量。

軟件搭載操作員人員管理模塊，可以設置用戶名與登錄密碼，分配不同操作人員使用權限，不同操作人員生成的試驗數據相互獨立，便于造紙實驗室、第三方檢測機構人員分工管理，滿足試驗操作記錄溯源的管理要求。試驗結束后，原始試驗數據支持選擇性留存，無效、異常的試驗記錄可以篩除；全部有效試驗記錄存儲于本地中間數據庫，實現試驗數據長期保存，降低數據丟失風險，適配絕緣紙研發過程大量平行試樣數據歸檔需求。

試驗數據支持導出為 EXCEL 表格格式，方便后期做多組絕緣紙?jiān)嚇拥臄?shù)據統計對比分析，完成平行試驗數據的計算處理；支持自定義設置試驗報告名稱，報告可以直接打印輸出，報告完整記錄試樣信息、試驗介質、升壓速率、環境條件、擊穿電壓、計算得到的電氣強度等關鍵信息。配備歷史數據查詢功能，操作人員輸入時間區間、試驗編號，即可檢索調取過往絕緣紙?jiān)嚇拥娜吭囼?yàn)記錄，完成查看、打印操作。設備內置出廠校準界面，用于設備出廠以及計量校準工作，保障長期測試絕緣紙樣品的數據一致性。

軟件支持無線云端協議上傳，適配第三方數據采集相關要求；上位機系統配置標準通訊接口，包含 OPC DC/UA、Webservice、Webapi；硬件通訊支持 TCP/IP、電子協議 101、104 等規約；物理接口兼容 COM、TCP、UDP、GPRS、編程口、USB 等多種鏈路，便于對接實驗室信息化平臺，完成絕緣紙擊穿試驗設備的數據對外交互。系統集成遠程維護報警功能，設備出現異常狀態輸出報警信息，便于技術人員遠程排查故障，提升設備運維效率。

3.3 多層次安全保護機制

整套設備設置多維度安全保護邏輯，硬件單元和軟件程序協同完成安全防護。絕緣紙耐壓擊穿屬于高壓破壞性試驗，薄試樣擊穿瞬間會產生電弧放電，多重防護體系能夠降低試驗過程各類安全風險。試驗發生跳閘之后電壓自動回零；設置超壓保護，當實際電壓達到設定極限電壓，設備執行保護動作；具備試驗過流保護、試驗短路保護，回路出現過流、短路故障時及時切斷高壓輸出。

試驗艙配備安全試驗門保護，試驗艙門沒有完全閉合到位的情況下，高壓輸出無法啟動，規避人員誤入高壓試驗區的風險；軟件層面設置誤操作保護，針對不合理參數設置、錯誤操作行為識別攔截；具備零電壓復位保護，設備啟動后確認電壓處于零點，才允許開展升壓作業；配置試驗漏電保護、獨立接地保護，落實整機接地防護；試驗結束執行放電保護，釋放高壓回路內部殘余電荷；設備故障報警保護，設備內部出現故障時發出報警提示，停止高壓輸出，提示操作人員開展處置。多重防護相互配合，降低高壓試驗過程當中各類安全隱患。

四、性能參數

最高輸出電壓：50KV 變壓器容量：5KVA 工作電壓：220v±10 的單相交流電壓和 50Hz±1 的頻率 控制方式：西門子 PLC 試驗方式：交流 / 直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗 試驗介質：空氣 / 絕緣油 標配方便拆裝的油浴裝置 升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓 升壓速度：0.1kv?5.0kv/s 自行設定 漏電流選擇：0?150mA 控制方式：232/485 / 網口 控制方式：無線 / 有線可選 擊穿判斷方式：電壓 / 電流 放電方式：自動放電 變壓器變比：1:500 采集方式：變壓器 0?100v 輸出 耐壓環境：固體；液體，可定做高溫環境、高溫油浴工況

五、主要配置構成

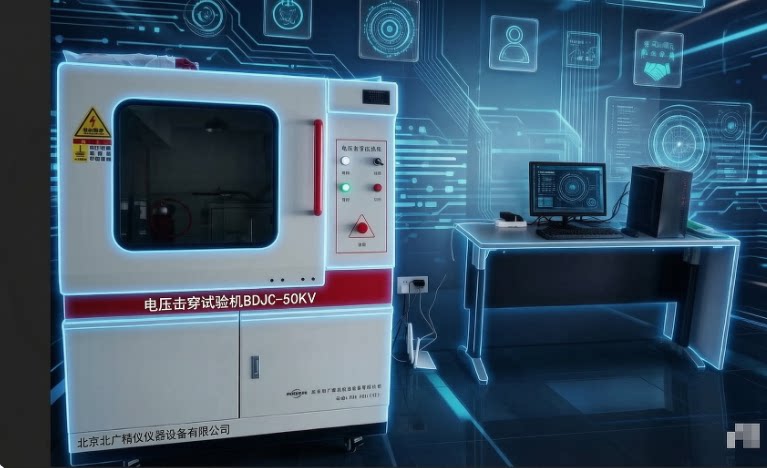

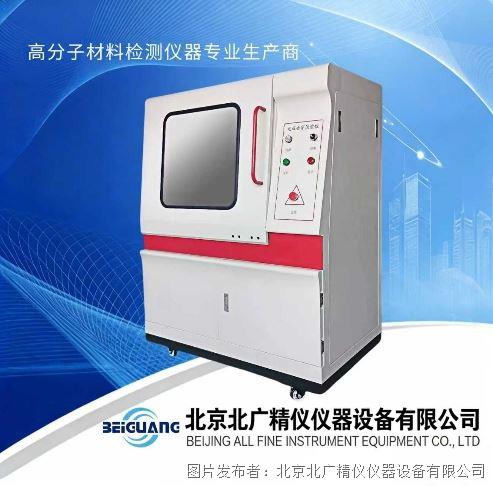

1. 試驗主機：整機柜體，集成操作面板、警示指示燈、試驗艙，試驗艙配置觀察窗，可直觀查看絕緣紙?jiān)嚇釉囼?yàn)狀態，艙門具備安全聯鎖功能。

2. 高壓發生器：實現高壓生成輸出，為絕緣紙?jiān)嚇訙y試提供滿足標準要求的試驗電壓條件。

3. 試驗電極：多規格電極組件，滿足電纜紙、電容器紙、絕緣紙板等不同形態絕緣紙?jiān)嚇?、國?biāo)標準的測試需求。

4. 試驗油箱：用于絕緣紙?jiān)嚇佑驮舸┰囼?yàn)，抑制薄試樣沿面閃絡干擾，拆裝維護便捷。

5. 實驗軟件：配套電腦端操作軟件，完成參數設置、試驗控制、曲線顯示、數據存儲導出、報告打印。

6. 放電系統：實現試驗完成后自動放電，消除回路內部殘余高壓。

7. 控制系統：以西門子 PLC、CPU 控制模塊為核心，處理整機各類控制指令。

8. 數據采集系統：電壓傳感器、電流傳感器組成，實時采集回路電壓電流信號。

9. 電極支架：用于電極的固定、位置調節，適配不同厚度絕緣紙、絕緣紙板試樣。

10. 遠程藍牙模塊：實現遠距離無線操控，完成藍牙信號收發工作。

11. 漏電保護系統：整機漏電監測與保護組件。

12. 升壓調壓器：實現升壓過程調節控制。

13. 獨立控制模塊：輔助整機信號交互與邏輯控制。

14. 配套輔助配件：絕緣手套等試驗輔助工具。

六、設備工作原理

BDJC?50KV 絕緣紙電壓擊穿測試儀依托 PLC 與 CPU 控制單元，按照操作人員在軟件界面設定的參數，控制升壓調壓器、高壓發生器輸出試驗電壓，電壓施加放置在電極之間的絕緣紙?jiān)嚇觾啥?。試?yàn)進程當中，電壓傳感器、電流傳感器持續采集回路電壓、漏電流信號，回傳至控制系統。

開展擊穿試驗時，電壓按照設定速率持續抬升，當絕緣紙?jiān)嚇咏^緣結構被破壞，發生本體擊穿，回路電壓快速跌落，漏電流出現明顯躍升，系統根據預先設置的電壓突變閾值或者電流閾值識別擊穿事件，立刻停止升壓，記錄擊穿瞬間電壓數值，自動執行放電流程。開展耐壓試驗時，設備升壓至設定耐壓電壓，維持指定耐壓時長，該時間段持續監測回路狀態，完整記錄全程參數，耐壓周期結束后完成降壓放電。梯度升壓模式下，設備按照設定梯度電壓、梯度時間，階梯式抬升輸出電壓，逐級完成試驗，適合評估絕緣紙材料逐級電壓應力下耐受特性。

絕緣紙?jiān)嚇涌梢赃x擇空氣介質開展試驗，也可以浸沒在合格絕緣油中開展油浴試驗。油浴工況能夠抑制絕緣紙表面發生沿面閃絡現象，讓擊穿發生在紙張材料本體內部，獲取更貼合材料本身屬性的電氣強度數據。試驗全部過程中，硬件保護回路、軟件預警邏輯同步運行，一旦監測到超壓、過流、短路、艙門異常開啟等情況，設備即刻切斷高壓輸出，觸發報警，保障設備與人身安全。全部試驗過程電壓、電流、時間等原始數據存入數據庫，同步生成實時曲線，試驗結束后支持查詢、導出、打印。無線藍牙模式下，控制指令通過藍牙發射器傳輸，無需數據線連接，操作人員可以在遠距離位置完成設備操作。

七、絕緣紙?jiān)嚇訙y試操作流程簡述

7.1 試驗前期準備工作

絕緣紙?jiān)嚇忧捌跍?zhǔn)備直接決定試驗結果可靠性，參照 GB/T 3333?1999 標準完成試樣裁切、預處理工作。裁切試樣需要避開紙卷接頭以及紙張邊緣區域，選取表面平整，無孔洞、褶皺、破損、油污雜質的區域，裁取規定尺寸試樣，不要對試樣邊緣造成擠壓損傷。裁切完成后使用無塵綢布搭配無水乙醇擦拭試樣表面，之后放置標準溫濕度環境下完成狀態調節，控制試樣含水率，消除紙張內部應力，狀態調節時長按照標準要求執行。測試前多點測量試樣厚度，取厚度平均值錄入軟件系統。

根據絕緣紙?jiān)嚇宇愋吞暨x適配電極組件，將電極安裝固定在電極支架上；如果選擇油浴測試，將符合標準的絕緣油注入試驗油箱，把絕緣紙?jiān)嚇油耆]于絕緣油內部，充分浸潤，排出紙張纖維縫隙內部氣泡。調整電極間隙，保證電極和試樣之間接觸狀態滿足標準要求，不要對薄絕緣紙?jiān)嚇邮┘舆^大機械壓力，避免試樣發生形變破損。檢查設備接地連接完整牢靠，確認高壓艙內部沒有多余雜物，關閉并且鎖緊試驗艙門。確認供電電源為設備要求的 220V 單相交流電，接線無誤。打開配套軟件，登錄操作員賬號。

7.2 試驗參數設置

進入軟件參數設置界面，錄入絕緣紙?jiān)嚇泳幪?hào)、試樣厚度，選擇試樣方式為交流試驗或者直流試驗，選定試驗方法（擊穿試驗、耐壓試驗、梯度試驗），設置擊穿判定方式。參照 GB/T3333?1999 標準要求設置升壓速率、耐壓電壓、耐壓時間、梯度相關參數、擊穿電流閾值、極限電壓，錄入環境溫度、環境濕度等環境條件，核對全部參數，確認后保存參數配置。同一批次絕緣紙平行試樣測試，直接調用已經保存好的參數模板，減少重復設置工作。確認選擇無線控制模式或者有線控制模式；無線模式下確認藍牙模塊通訊狀態正常。

7.3 啟動試驗與過程監控

確認全部準備工作完成，軟件界面點擊啟動，設備開始升壓作業。操作人員在軟件界面觀察實時測試曲線，查看當前電壓、監測電流、試驗狀態信息。使用無線模式時，操作人員撤離至安全距離外觀察試驗進程。絕緣紙擊穿會伴隨電弧現象，試驗過程中如果出現異常報警，立刻停止試驗，排查故障原因，故障排除之后才可以繼續開展試驗。

絕緣紙?jiān)嚇影l(fā)生擊穿，系統自動停止升壓，記錄擊穿電壓關鍵試驗數據，設備執行自動放電；如果開展耐壓試驗，全部耐壓時長完成之后，設備自動降壓放電。同一批次絕緣紙樣品需要完成多組平行試樣，一組試驗結束放電完成后，更換下一張絕緣紙?jiān)嚇?，軟件支持連續開展多次試驗，逐條存儲每組試樣試驗數據。

7.4 試驗結束后處理

確認高壓回路放電完成之后，方可打開試驗艙門，取出被測試絕緣紙?jiān)嚇?，觀察擊穿點位置，區分是材料本體擊穿還是沿面閃絡。本次試驗完成后，操作人員保存該組試驗記錄，查看本次試驗曲線與結果。一批次絕緣紙?jiān)嚇訙y試完成，對歷史數據進行查詢，按需導出 EXCEL，剔除異常數據之后計算絕緣紙電氣強度，編輯打印試驗報告。當日試驗工作結束，關閉軟件，關閉設備電源，做好設備、電極清潔，電極做好防塵存放。開展油浴試驗完成之后，清理油箱內部擊穿產生的碳化物顆粒，檢查絕緣油潔凈程度，必要時過濾或者更換絕緣油，防止雜質殘留干擾下一批次絕緣紙?jiān)嚇訙y試。

八、絕緣紙?jiān)嚇訙y試影響因素與試驗要點

絕緣紙電壓擊穿測試結果會受到試樣本身狀態、試驗介質、電極狀態、環境溫濕度、升壓速率、浸潤條件多重因素干擾，在檢測工作當中需要加以管控，降低試驗數據離散程度，保障檢測結果的可比性。

試樣本身狀態是核心影響因素。絕緣紙纖維排布、紙張密度、內部微小孔洞、含水率、雜質含量，都會直接改變擊穿電壓數值。紙張含水率偏高，絕緣性能會出現明顯下降；試樣存在褶皺、細小破損、表面污染，容易形成放電起始點，造成測試結果偏低。裁切試樣需要避開紙卷接頭，接頭位置纖維結構紊亂，不具備材料代表性。經過熱老化、濕熱老化處理后的絕緣紙?jiān)嚇樱^緣性能會發生衰減，開展老化后擊穿試驗，需要完整記錄老化工藝條件，再開展耐壓擊穿測試，評估絕緣紙老化之后的性能變化。

試驗介質分為空氣介質和絕緣油浴介質兩種。薄型電纜紙、電容器紙，在空氣當中進行測試，極易發生沿面閃絡，電壓還未到達材料本體擊穿電壓就產生放電現象，得到偏低的測試數據。這類薄紙?jiān)嚇觾?yōu)先選用油浴試驗方式，抑制沿面放電，讓擊穿發生在紙張本體，得到材料真實介電強度數據。試驗使用的絕緣油需要保持潔凈，油中混入水分、碳化物、固體雜質，會降低絕緣油本身絕緣能力，對絕緣紙?jiān)嚇訙y試帶來干擾。絕緣紙放入油箱之后需要靜置足夠時間，讓絕緣油充分浸潤紙張纖維縫隙，排出氣泡，氣泡殘留會造成局部放電，影響測試結果。

電極狀態同樣不可忽視。電極表面如果存在劃痕、氧化層、電弧燒蝕痕跡，會造成電場畸變，直接改變絕緣紙?jiān)嚇訐舸y試結果。試驗前后需要檢查電極工作面，出現損傷及時打磨維護或者更換電極。電纜紙常規測試選用不等徑電極，上電極 25mm，下電極 75mm，讓電場集中在試樣中心區域，減少邊緣效應帶來的干擾，不能隨意替換電極規格。

升壓速率會對絕緣紙擊穿電壓數值帶來影響，升壓速度過快，熱量來不及擴散，擊穿電壓測試數值會產生偏移。GB/T3333?1999 標準當中對絕緣紙測試升壓速率有明確規定，試驗過程嚴格按照標準設置參數，不可隨意修改。

環境溫濕度帶來的數據波動同樣需要重視。環境濕度偏高，絕緣紙會吸收空氣中水分，直接降低絕緣性能，誘發沿面放電。常規測試盡量在標準溫濕度環境開展；如果需要模擬高溫工況下絕緣紙絕緣性能，可以選用設備定制高溫油浴配置，在設定溫度條件下完成耐壓擊穿試驗，評估高溫浸油工況絕緣紙耐壓表現。同一批次絕緣紙樣品，按照標準要求完成足夠數量的平行試驗，剔除異常數據之后，做統計計算，以此作為該批次絕緣紙電氣強度結果。

九、軟件各界面功能說明

9.1 參數設置界面

參數設置界面用于完成整套絕緣紙?jiān)囼?yàn)項目配置，包含試樣信息、試驗?zāi)Ｊ?、判定邏輯、電壓電流閾值、環境參數等內容。界面可以錄入實驗單位、試樣編號；下拉菜單選定試樣方式、試樣方法、判定方法；輸入升壓速率、耐壓電壓、試樣厚度、溫度濕度，以及梯度電壓、耐壓時間、擊穿電流、極限電壓等閾值參數；支持字體大小調整，具備恢復出廠設置、保存、取消功能。參數保存之后，該套參數直接作用后續絕緣紙耐壓擊穿試驗，不同批次、不同類型絕緣紙?jiān)嚇涌梢孕薷膶?duì)應參數，保存多套配置方案。

9.2 主試驗界面（高壓擊穿測試系統界面）

主試驗界面屬于試驗運行核心界面，左側區域展示測試曲線，實時繪制電壓、電流隨時間變化曲線，操作人員可以觀察絕緣紙?jiān)嚇由龎喝^程以及擊穿瞬間的曲線突變；右側區域展示測試編號、檢驗人員、實驗時間、總耗時、實驗電壓、監測電流、檢驗電壓、測試狀態，具備保存數據按鈕；下方配置啟動、停止操作按鈕；界面下方表格記錄歷次試驗的編號、時間、試驗人員、擊穿電壓、試樣方式、試樣方法。頂部菜單欄提供用戶管理、報表管理、參數設置、退出功能，絕緣紙耐壓擊穿試驗全部動態信息集中在此界面展示，方便操作人員實時掌握試驗運行狀態。

9.3 歷史查詢界面

歷史查詢界面用于調取過往存儲的絕緣紙耐壓擊穿試驗數據。操作人員輸入時間范圍，也可填寫試驗編號，點擊查詢調取匹配條件全部試驗記錄，列表展示序號、擊穿電壓、實驗單位等信息，查詢結果支持打印輸出；不選擇篩選條件時，默認調取全部歷史配方與記錄。造紙研發以及質檢工作中，經常需要對比不同批次、不同工藝絕緣紙?jiān)嚇釉囼?yàn)數據，歷史查詢功能為過往試驗數據的溯源復核提供支撐。

9.4 出廠測試界面

出廠測試界面多用于設備出廠環節以及計量校準工作，界面展示當前電壓數值，支持直流、交流模式切換，填寫實驗單位信息；功能按鈕包含回原點、手動升壓、手動降壓、確認、轉到出廠測試、保存、取消，支持手動模式調節電壓輸出，用于設備硬件校驗、計量機構開展設備校準工作，保障設備長期測試絕緣紙樣品的數據精度。

十、設備使用注意事項

BDJC?50KV 絕緣紙電壓擊穿測試儀屬于高壓試驗設備，操作人員需要熟悉高壓試驗相關安全常識，完整閱讀設備操作說明，熟悉軟件操作流程之后，才能夠獨立開展絕緣紙耐壓擊穿試驗作業。設備必須落實可靠接地，接地線路不可以隨意拆除，接地系統狀態需要定期檢查確認。設備通電之后，高壓發生器、電極位置帶有高壓，試驗運行期間，嚴禁打開試驗艙門，禁止身體、工具伸入試驗艙內部。絕緣紙擊穿會產生電弧，試驗過程盡量避免長時間直視觀察窗內部電弧。

開展無線藍牙遠距離控制作業時，確認藍牙通訊鏈路狀態正常，避免金屬遮擋物干擾信號傳輸。設備運行環境保持干燥通風，遠離腐蝕性氣體、大量粉塵，環境溫濕度維持設備允許工作區間。電極屬于易損耗部件，電極工作面出現劃痕、氧化、燒蝕之后，及時維護打磨或者更換，電極表面狀態直接決定絕緣紙耐壓擊穿試驗結果的準確性。

不可超出設備額定參數開展試驗，極限電壓、漏電流不可超出設備參數范圍。設備出現報警、故障提示，第一時間停止試驗，斷開電源，排查故障，故障沒有排除，不允許再次啟動試驗。日常做好設備維護，定期對電壓傳感器、電流傳感器開展計量校準，保障測試數據準確。設備配套熔斷保護器、漏電保護組件損壞之后，使用規格匹配配件完成更換，不可以替換規格不符元器件。

絕緣紙油浴試驗結束，及時清理油箱內部擊穿產生的碳化顆粒雜質，避免雜質殘留在絕緣油中干擾后續測試。廢棄擊穿后的絕緣紙?jiān)嚇?，及時從試驗艙取出，清理艙內紙屑?xì)堅?。薄型絕緣紙?jiān)嚇友b夾時，控制電極下壓力度，防止紙張被壓破造成試驗失效。

十一、設備數據管理與對接說明

設備本地依靠中間數據庫存儲全部絕緣紙耐壓擊穿試驗數據，實現試驗數據長期存儲，降低數據丟失風險。軟件可以將單條或者多條試驗記錄導出 EXCEL 格式，方便實驗室做多組絕緣紙?jiān)嚇訑?shù)據統計、報告編制，借助 EXCEL 完成平行試驗數據計算、對比分析。軟件支持無線云端協議上傳，對接第三方平臺；設備具備豐富硬件、軟件通訊協議，OPC DC/UA、Webservice、Webapi、TCP/IP、101、104 規約，物理接口覆蓋 COM、TCP、UDP、GPRS、USB 等。

實驗室信息化系統、第三方采集平臺，借助標準接口完成和本設備的數據交互，實現絕緣紙耐壓擊穿試驗數據自動上傳至平臺，完成統一歸檔管理。操作員賬號權限管理區分不同操作人員，每一條試驗記錄關聯操作人員信息，滿足實驗室記錄溯源管理要求。設備支持遠程維護報警，設備發生故障輸出報警信息，便于技術人員開展遠程輔助運維。

十二、設備的應用場景

BDJC?50KV 絕緣紙電壓擊穿測試儀主要面向絕緣紙及上下游相關行業開展檢測工作。制漿造紙生產企業，在電纜紙、電容器紙、絕緣紙板生產研發階段，對比不同制漿工藝、不同配比原料生產的絕緣紙電氣強度，篩選生產工藝，開展生產線成品批次抽檢，把控絕緣紙產品質量。

電力電纜、變壓器制造企業，針對采購進廠電纜紙、絕緣紙板開展入廠來料檢驗，也可針對成品組件配套絕緣紙開展型式檢驗，評估原材料絕緣性能，保障電力設備內部絕緣構件可靠性；電工電氣行業，針對各類電工用絕緣紙、復合絕緣紙開展擊穿耐壓檢測。

特種紙研發企業，針對改性絕緣紙、耐高溫絕緣紙開展性能評估，對比不同改性方案對絕緣紙介電強度帶來的影響。高校、科研院所實驗室，用于教學試驗、課題研究，完成絕緣紙熱老化、受潮之后絕緣性能變化方向的科研試驗；第三方檢測機構，按照 GB/T3333?1999、GB12656 等國家標準對外開展絕緣紙擊穿強度檢測業務，輸出合規試驗報告。設備覆蓋配方研發篩選、來料入廠質檢、成品出廠檢驗、型式試驗、科研教學多類業務場景。

除各類絕緣紙?jiān)嚇又?，設備同時兼容絕緣漆、樹脂、浸漬纖維制品、層壓板材、云母制品、塑料、薄膜復合材料、陶瓷、玻璃、絕緣油等多類絕緣介質耐壓擊穿檢測，一臺設備可以完成多種絕緣材料電氣強度測試，適配實驗室多品類樣品檢測需求。

十三、設備維護與校準

設備穩定運行離不開定期維護，以此保障絕緣紙耐壓擊穿試驗的數據重復性。每一次絕緣紙?jiān)囼?yàn)結束，清理試驗艙內部紙屑、電弧碳化殘?jiān)?，擦拭電極工作面，防止試樣殘?jiān)街姌O表面，對后續試驗造成干擾；油浴試驗完成之后，檢查絕緣油潔凈狀態，必要時過濾或者直接更換絕緣油。檢查艙門聯鎖機構，確認艙門閉合后聯鎖保護功能正常；定期檢查接地線，確認連接牢固無破損；檢查各類傳感器接線、通訊線路狀態。

設備需要定期開展計量校準，利用出廠測試界面配合計量標準器具，完成電壓等指標校準工作，保障輸出電壓、電流采集精度符合檢測要求。設備出現異常報警，優先斷電，核對操作參數，排查外部因素；無法自行處理時，聯系技術人員協助排查。設備放置環境做好防塵防潮，長期停機狀態，斷開供電電源，做好防塵遮蓋。電極存放過程做好防護，避免磕碰劃傷電極工作面，電極完好程度對于薄型絕緣紙?jiān)嚇訙y試尤為關鍵。日常存放絕緣油箱，做好密封防護，減少絕緣油接觸空氣發生氧化劣化。
