OPTISONIC 7300 Biogas 是一款口徑可達 DN 300 / 12” 的沼氣專用超聲波流量計。這對于大批量生產沼氣，以供應熱電聯產或提純至燃氣管網的沼氣生產商尤為有利。該儀表的增強型換能器可適應更多不同的氣體成分 — 甚至包括含水量極高、二氧化碳含量較高的濕沼氣。

現在我們一起探索沼氣生產商是如何受益于我們沼氣流量計的擴展量程與優化設計。

大口徑管道中的濕沼氣測量

 ● 對伴有冷凝現象的復雜沼氣成分進行可靠且穩定的監測

 ● 在從發酵罐至氣體凈化裝置的 DN300 大口徑沼氣管道中進行超聲波流量測量

 ● 采用優化換能器設計的流量計，確保在高 CO2  和高濕度工況下的可靠運行

背景

位于丹麥歐登塞的 Fangel Bioenergy，是一家沼氣和生物甲烷的生產商和供應商。該公司利用附近農場的牲畜排泄物與當?shù)厥称飞a(chǎn)商的有機殘余物，每年生產約 20,000,000 m3 的沼氣。

這些沼氣主要用于并入電網的沼氣發電機，并為接入當?shù)貐^(qū)域供熱網絡的消費者提供熱能。該公司計劃未來主要向國家電網供應生物甲烷，使其現有的沼氣發電機成為國家備用發電能力的一部分，以便在太陽能和風能發電不足時幫助平衡電力市場。

測量要求

鑒于其生產能力，該公司通過一根 DN300 的大口徑鋼管，將沼氣從消化池輸送至沼氣凈化裝置。在消化池出口處，沼氣通常由 65% 的甲烷和 35% 的 CO2 組成，且處于水蒸氣完全飽和狀態。其工作壓力較低，約為 100 mbar，過程溫度范圍為 +20…40°C。由于管道敷設在室外，沼氣在流動過程中會冷卻，導致管道內部產生大量冷凝水。

這家沼氣生產商需要一款可靠且長期穩定的流量測量解決方案。由于濕度高、氣體成分多變、CO2  含量高、壓力低以及管徑相對較大 — 對絕大多數流量計而言，這都是一項頗具挑戰的應用，從而摒除了多種測量原理的可用性。此前使用渦街流量計所進行的測試，未能取得令人滿意的結果。

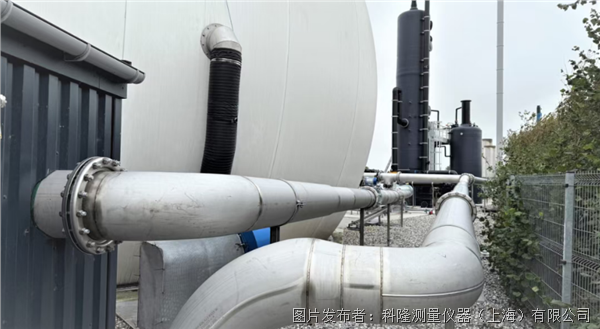

圖：測量高 CO2 含量的濕沼氣流量

科隆解決方案

在考量并測試了其他流量測量方法后，該沼氣生產商最終選擇了超聲波流量計 — 因為事實證明，該原理適用于這種嚴苛的應用場景。市面上現有的沼氣超聲波流量計僅限于最大 DN200 口徑的管道，但科隆為此應用提供了 DN300 的 OPTISONIC 7300 Biogas 流量計。

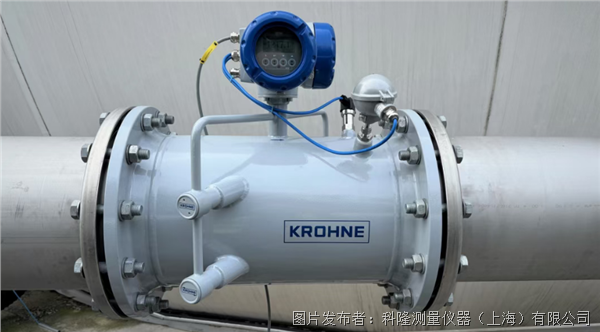

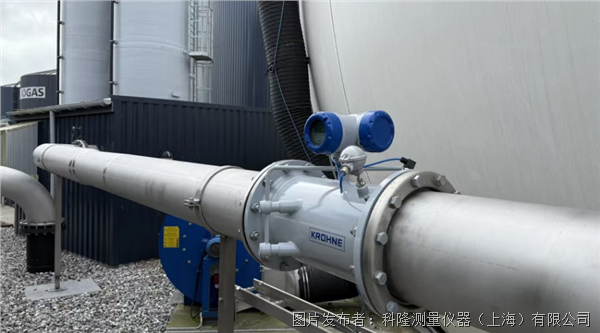

圖：科隆超聲波流量計，安裝在一條通往沼氣凈化裝置的 DN300 沼氣管道中

這款沼氣超聲波流量計專為應對多變的氣體成分而設計，且不會對介質流動造成任何阻礙。作為一款全通徑流量計，它在測量過程中不會產生任何壓力損失。其精密的電子元件能夠高效地處理在管道中傳輸?shù)某暡ㄐ盘?，而這些信號通常會因為 CO? 含量和冷凝水的影響而顯著衰減。為此，OPTISONIC 7300 Biogas 流量計配備了相匹配的換能器，以優化在高濕度和高 CO? 含量的苛刻工況下的信號強度。為了增強耐用性并抵御硫化氫（H2S）的腐蝕，換能器采用鈦材制成，不含任何塑料部件。安裝流量計時設置了微小的傾斜度，以便冷凝水能排離換能器，從而防止其對測量精度產生任何負面影響。

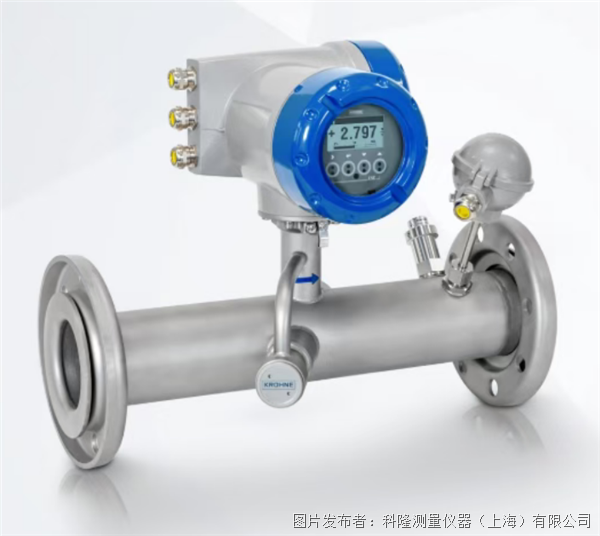

圖：集成溫壓測量的 OPTISONIC 7300 Biogas 流量計

為了補償溫度和壓力波動對氣體體積流量的影響，該流量計還集成了壓力和溫度傳感器。因此可以輸出標況體積流量和標況體積累積量。此外，該流量計還能根據溫度和測得的聲速來估算甲烷含量，這反映了氣體成分的變化以及組成氣體的不同摩爾質量。

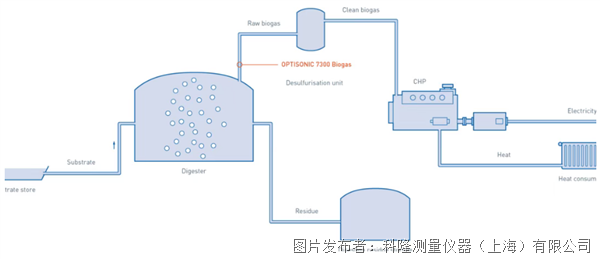

圖：顯示沼氣流量測量點的工藝流程簡圖

客戶利益

客戶受益于這款特有的、可以測量超過 DN200 大型沼氣管道的超聲波流量計。盡管面臨管徑大、CO2 含量高和冷凝嚴重等嚴苛的工藝參數，OPTISONIC 7300 Biogas 流量計仍能提供可靠的、經溫度和壓力補償?shù)牧髁繙y量，而無需額外的溫壓測量儀表。

這一性能得益于先進的信號處理技術與特制的鈦合金換能器設計，這顯著減少了 CO2 對超聲波信號的影響。OPTISONIC 7300 Biogas 流量計運行時無壓損，具有寬泛的量程比，且不受到氣體成分影響。此外，這款超聲波流量計本質上無漂移，幾乎無需維護。

客戶還受益于集成的甲烷含量測量功能。這為客戶提供了沼氣中生物甲烷產量的趨勢指示，從而無需在現場安裝昂貴且維護工作量大、但精度較高的采樣式分析儀。

科隆產品

OPTISONIC 7300 Biogas超聲波流量計，適用于沼氣、垃圾填埋和污水處理等應用

 ● 單聲道或雙聲道，CO2 含量高的低壓（干、濕）沼氣

 ● 集成氣體體積校正和甲烷含量測量功能

 ● 法蘭口徑：DN50…300 / 2…12"，壓力等級最高  PN10 / ASME Cl 150

 ● 寬量程比（100：1）

科隆 OPTISONIC 7300 Biogas 適配 DN300 大口徑濕沼氣工況，抗冷凝、耐硫化氫腐蝕，集成溫壓補償與甲烷估算，低運維助力沼氣項目高效穩定計量，歡迎咨詢。
