場景描述

制動盤的端面跳動（Lateral Runout, LRO）和厚度變化量（Disc Thickness Variation, DTV）是影響剎車抖動體驗的關鍵指標，檢測時需要讓制動盤旋轉，同時在圓周方向的多個角度位置采集端面位移數據，本質上是一種“時間序列上的多點陣列”而非靜態多點布局。

陣列式方案思路

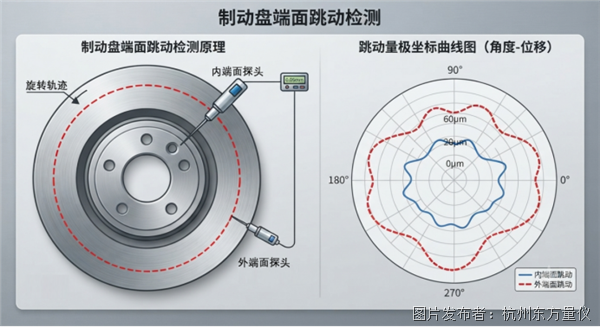

在制動盤的內外兩個端面各布置一支或多支LVDT探頭，制動盤旋轉一周的過程中連續采集位移數據，把角度位置和位移量對應起來，形成一條圍繞圓周的位移曲線，從中提取跳動量和厚度變化的最大值。

價值

相比人工用千分表逐點測量，自動化陣列方案能在旋轉一周的過程中連續采集遠高于人工點數的數據密度，更容易捕捉局部凸起或波紋狀缺陷，同時輸出的角度-位移曲線也便于工藝追溯（。

【東方量?jī)x方案】東方量?jī)xA17/A18系列位移傳感器此前已應用于套類零件的多維同步測量場景，其結構形式適合以多支探頭方式布置在旋轉類零件的端面周圍；具體應用到制動盤LRO/DTV檢測時的量程、響應速度是否滿足實際轉速下的采樣需求，需結合產線節拍與東方量?jī)x工程師確認。
