01、項目背景

   在PLC控制設備本體IO的常規應用場景中，傳統單點寄存器逐一配置的方式操作繁瑣、效率較低，無法滿足多通道參數快速配置的使用需求。

02、解決方案

針對該問題，AUEX控制器平臺提供標準化功能塊，支持通過結構體數組批量導入多通道參數，可單次完成所有通道的參數配置工作。同時，該功能塊可同步輸出執行運行狀態與故障診斷信息，有效簡化操作流程、提升IO配置效率，保障設備穩定運行。

03、具體操作

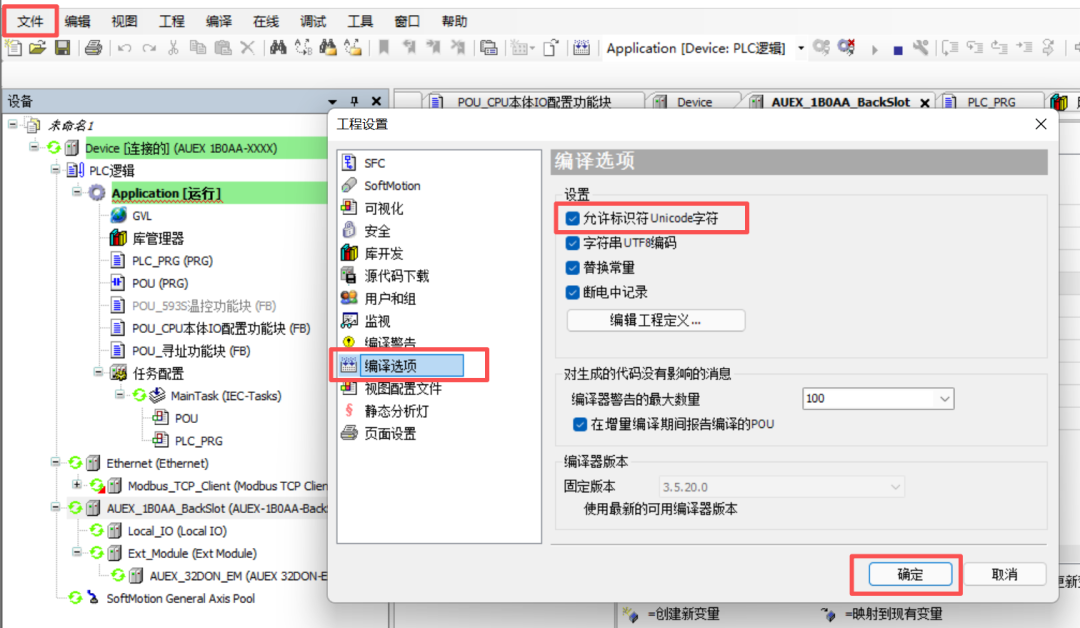

② 在軟件》文件的菜單里，下拉打開》頁面設置/工程設置，需按下圖設置；

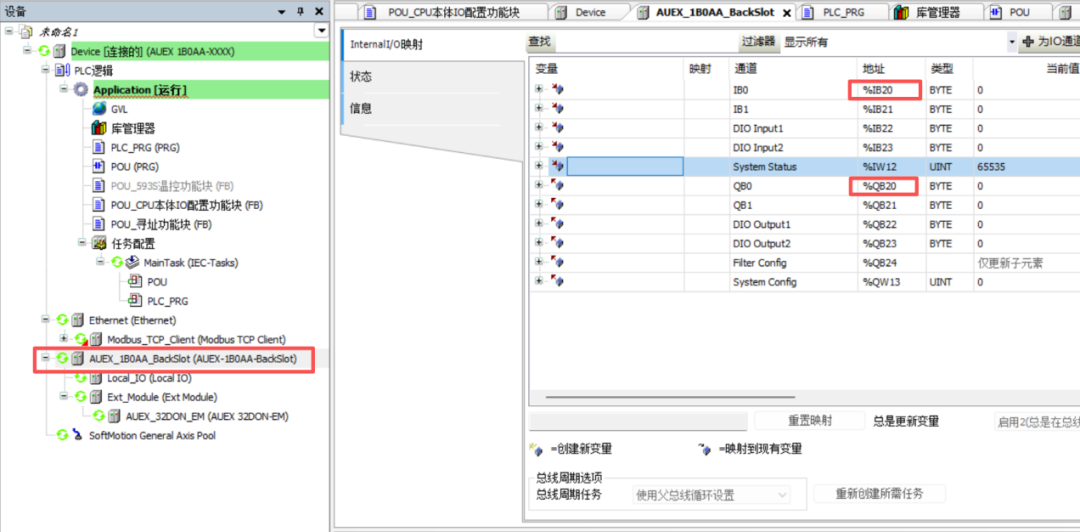

③ 確認本體功能區參數起始地址；

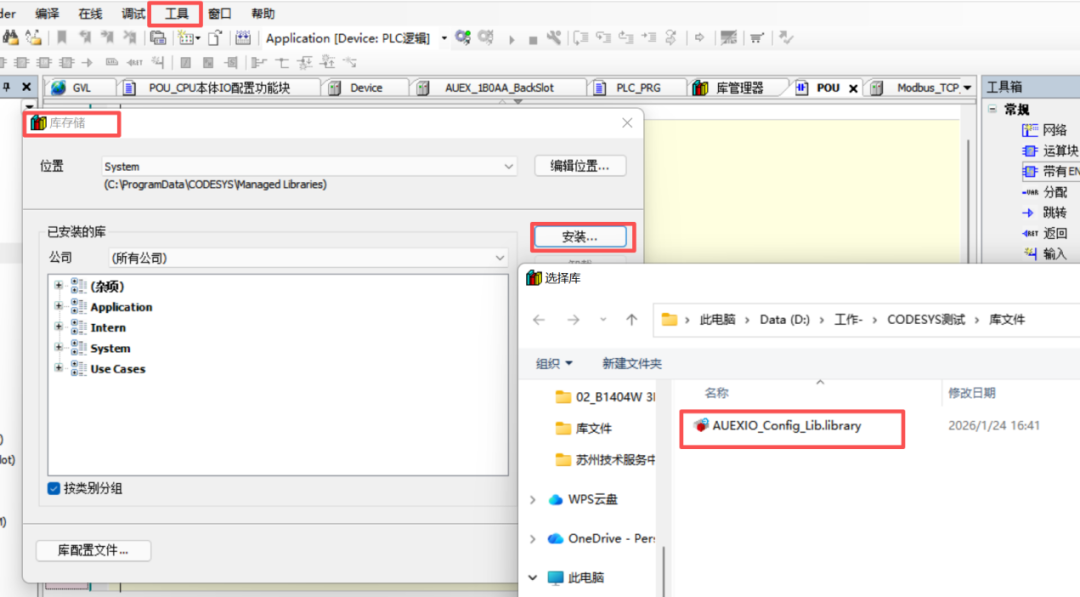

④在Codesys軟件，通過工具》庫存儲》安裝”AUEXIO_Config_Lib.library”后，添加庫程序；

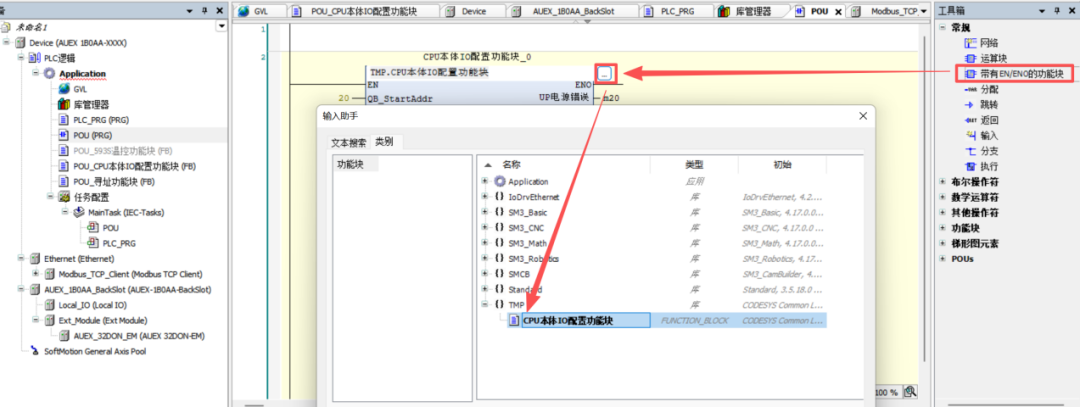

• 主程序中調用庫程序；

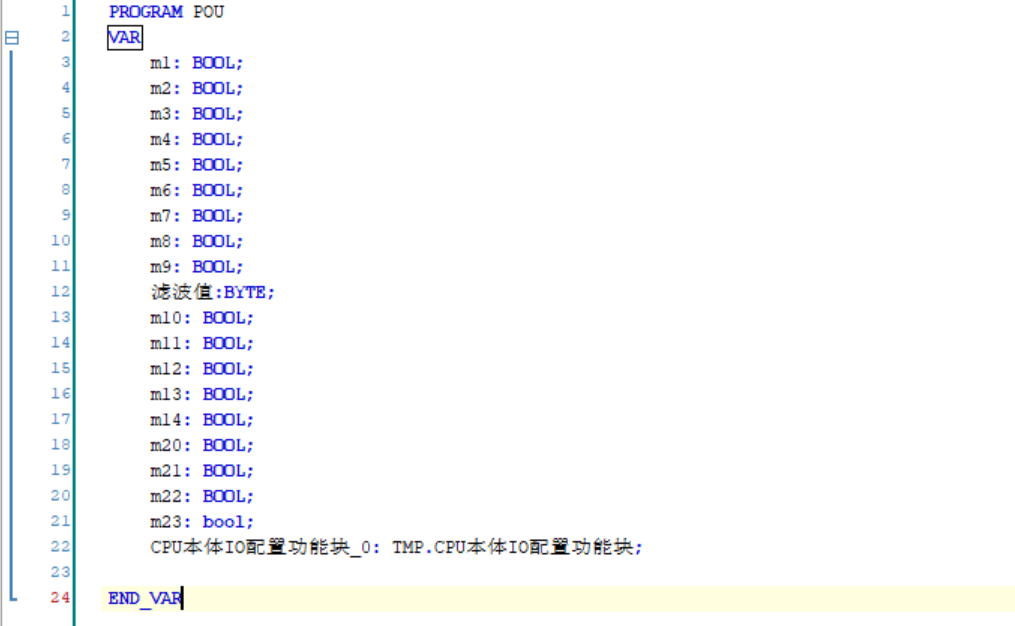

• 建立功能區關聯對應的變量；

• 進行變量關聯；

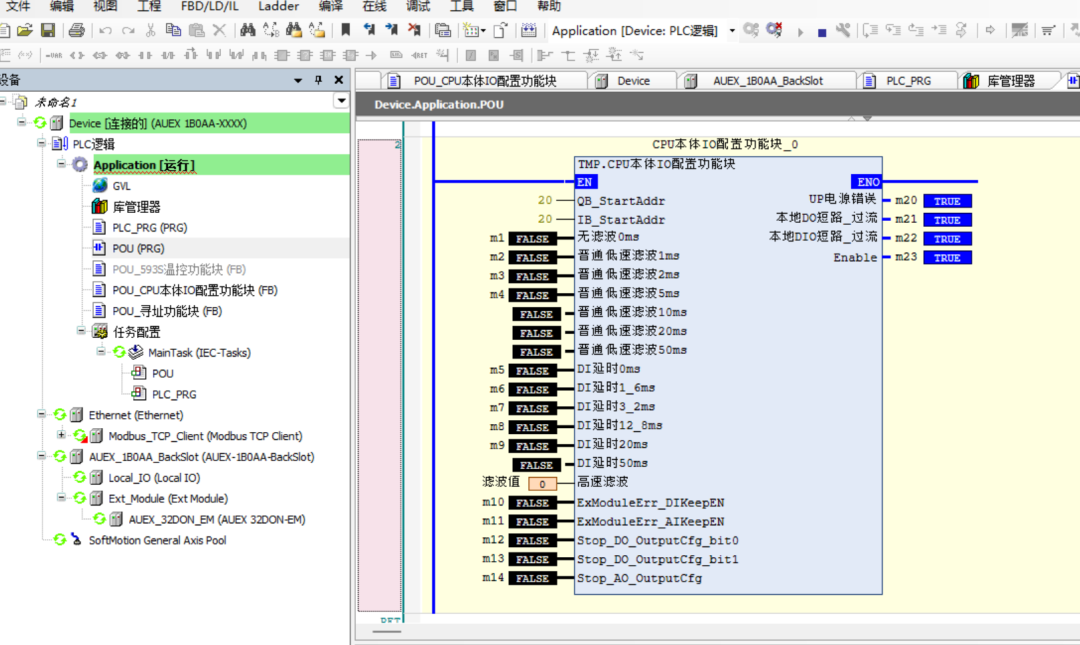

⑤ 運行功能塊，監控?cái)?shù)據

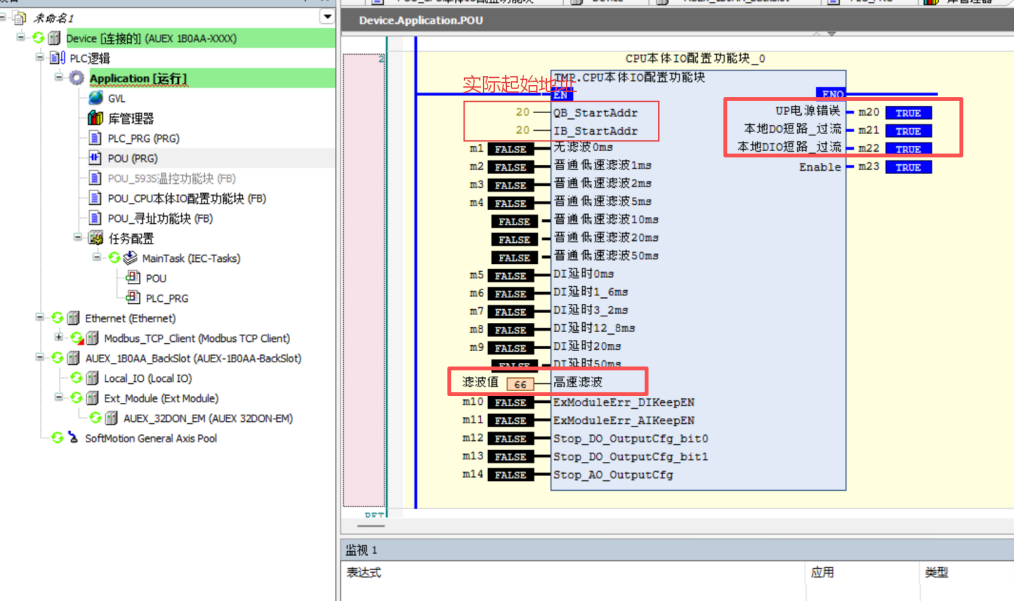

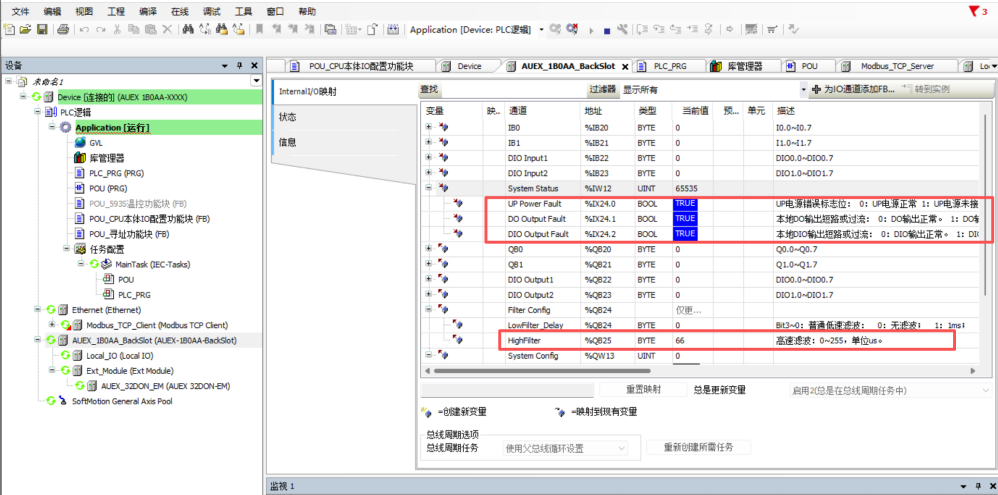

• 當程序配置好后，下載并監控，查看到參數的狀態；

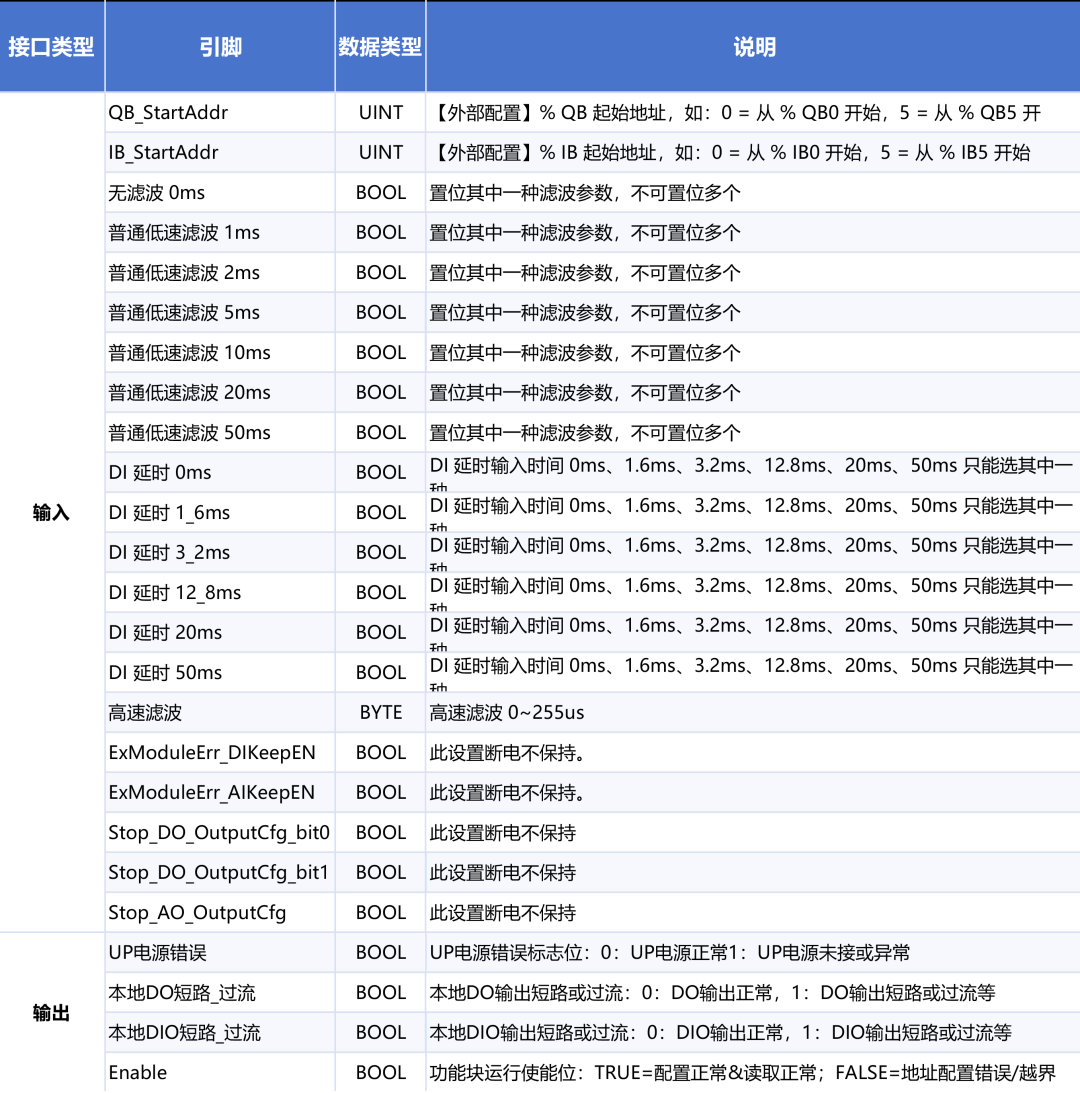

⑥ 功能塊引腳說明；
