大功率電源選型時，很多人會遇到這樣的尷尬：主路功率夠用了，但系統里還有一堆小功率輔路負載不得不額外配一個DC-DC轉換器，既占地方，又損失效率，還多了兩個故障點。深圳市中電華星電子技術有限公司最新推出的CA220D6K2-6224整流模塊，正是為解決這個"雙路痛點"而來——一臺電源，兩路同步輸出，主路專供大功率，輔路獨立供電，一路頂兩路用。

CA220D6K2-6224的核心架構是一套成熟的兩路輸出AC/DC方案。交流輸入直接接入90至264Vac寬范圍市電，內置主動式功率因數校正電路（PFC），功率因數≥0.98，總諧波失真低，符合電網并網規范，無需額外濾波裝置就能干干凈凈地用電。主路輸出40至62Vdc可調，40至50Vdc區間最大電流90A，50至55Vdc區間最大電流112.5A，超過55Vdc后進入恒功率模式，6200W封頂。換句話說，無論負載怎么變化，6200W的總功率上限始終守住，系統設計邊界清晰可控。額定輸出電流112.5A，適配絕大多數大功率電池充電及工業負載場景。輔路固定24Vdc，額定電流1.8A，專門留給系統控制器、傳感器、HMI屏幕和指示燈等"小兵"。主輔兩路同時受控、同步開關，無需額外配置輔助電源，系統架構一下子精簡了。

寬電壓適應是這臺電源的另一張牌。90至264Vac全范圍輸入，176Vac以上滿載，165Vac以下自動降額至40A，90至176Vac線性降額至2400W。這意味著什么？簡單一句話：穩壓的工廠電網沒問題，波動的農村電網也吃得下，應急補電的油機發電也能用。用電環境越復雜，這臺電源的寬范圍適應性優勢就越明顯。整機效率93％，在AC/DC大功率電源中屬于相當不錯的水平，功率因數又高，直接的結果就是發熱更少、散熱系統負擔更輕，整個供電系統的能耗損失也更低。紋波電壓≤500mV（20MHz示波器帶寬、0.1μF瓷片+10μF電解電容測試條件），動態響應恢復時間≤200μs，25％至50％至25％或50％至75％至50％負載突變時，電壓動態超過±1％即判定合格——對于需要穩定直流母線的應用，這個指標完全夠用。

保護設計是電源可靠性的試金石。CA220D6K2-6224的保護邏輯分層清晰、響應果斷：輸入過壓保護點275至295Vac，恢復點265至285Vac，欠壓保護點80至90Vac，恢復點90至100Vac，全系自恢復，不鎖死、不死機。主路過流保護在112.5至113.5A觸發恒流模式，輸出電壓自動穩定在25至40V區間，適用于電池類負載的恒流充電曲線；過壓保護67至69V，鎖死式設計，徹底杜絕輸出高壓損害后級負載。短路保護同樣是鎖死模式，任何短路工況下主路輸出不會自恢復，需要斷電排除故障后才能重新上電，徹底消除"虛接打火"的隱患。過溫保護設定環境溫度65℃以上鎖定保護，50至65℃區間自動降額，告警信號通過通訊接口輸出，低于50℃自動恢復，回差不少于5℃——這套邏輯在實際使用中非常實用，不用每次降額都要人工復位，系統自動管理，省心省力。輔路與主路完全隔離，并自帶獨立保護，系統設計時無需擔心輔路故障拖累主路。

通訊與監控是CA220D6K2-6224區別于普通電源的核心能力之一。產品配備CAN總線接口，支持遠程設置主路輸出電壓、讀取實時輸出電流與電壓值、查詢告警狀態，協議清晰、響應速度快，適合接入智能化電源管理系統。信號接口提供AC-OK和DC-OK兩路數字信號輸出（高電平4.5至5.5V，低電平0至0.7V），可直連PLC或MCU進行本地狀態監控，運維人員不打開機柜就能判斷電源是否正常。CAN-ID地址可通過信號接口引腳配置——對ISO-GND懸空為地址2，短接為地址1，內置10K上拉電阻，多機并聯時無需額外電路即可完成地址分配。并機均流功能支持半載以上均流不平衡度5％以內，多臺模塊并聯時負載自動分配，系統容量彈性擴展。LED雙色指示燈實時顯示輸入和輸出狀態，正常亮、異常滅，一目了然。

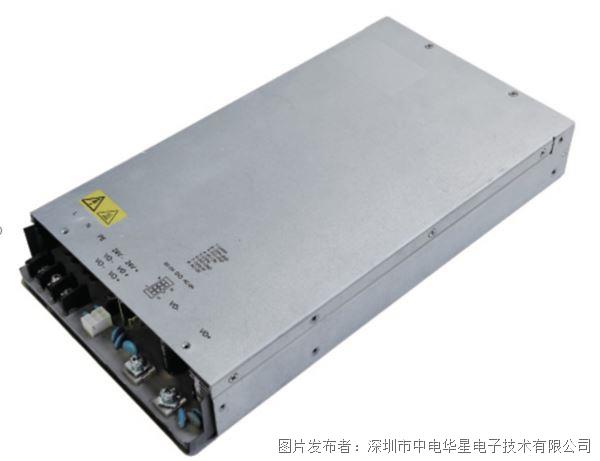

機械結構方面，CA220D6K2-6224整機重量不超過5公斤，外形緊湊，安裝維護便捷。相比同功率等級產品動輒十幾公斤的重量，5公斤級的機身大幅降低了運輸成本和安裝勞動強度，支持正面維護和底部安裝兩種方式，系統集成更為靈活。電源正面標注清晰的輸入/輸出端子定義和安全警示，接線規范一目了然，調試和運維人員上手更快。

環境可靠性是工業級電源的基本功。CA220D6K2-6224在-20至50℃范圍內通過全項認證測試，50至65℃區間按溫度曲線自動降額，高于65℃鎖定保護；儲存溫度范圍-40至70℃，相對濕度10％至95％不凝露，月平均相對濕度不大于90％，高濕貯存環境也能從容應對；海拔4500米工作范圍內提供完整的功率降額曲線，鐵路沿線和高海拔地區項目選型有據可依。振動測試通過正弦振動（5至9Hz振幅3.5mm、9至200Hz加速度1G，三軸向各5次掃頻）和隨機振動（5至20Hz 1.0m2/s3、20至200Hz -3dB，總均方根加速度0.781Grms，三軸向各30分鐘）雙重考核，沖擊測試通過峰值加速度300m/s2、半正弦波6ms、6方向各3次碰撞的嚴苛驗證，完全滿足軌道交通和工業振動環境要求。三防實驗覆蓋防潮濕（交變濕熱48小時）、防霉菌（2級）、防鹽霧（96小時），PCB表面三防漆處理，戶外和鹽霧環境同樣適用，符合EN 55032 CLASS A EMC標準，傳導與輻射發射雙重達標。MTBF（平均無故障工作時間）超過10萬小時，電解電容壽命10年（25℃測試條件），器件全面降額選用，長期運行成本低、故障率低。

無人機和機器人應用充分利用其CAN通訊接口和雙路輸出架構——主路驅動電機驅動器，輔路為飛控系統和傳感器供電，無需額外配置輔助電源，系統集成度高、體積重量?jī)?yōu)勢明顯。人工智能設備通常需要多電壓軌供電，CA220D6K2-6224以40至62V寬電壓范圍、6200W功率和雙路輸出，可為邊緣計算節點、AI加速器和服務器機柜提供集中供電解決方案，配合均流并機功能實現容量彈性擴展。自動化設備控制系統中，主路驅動大功率執行機構，輔路為PLC、觸摸屏和傳感器供電，高效率加上完善的保護邏輯，確保產線連續穩定運行。激光器設備對供電質量要求極高，CA220D6K2-6224的高功率因數、低紋波和軟啟動功能可有效保護激光二極管，延長使用壽命，降低維護成本。在城市亮化工程中，40至62Vdc寬電壓范圍配合6200W功率，可直接驅動大功率LED驅動電源或集中供電母線，24Vdc輔路為控制系統、亮度傳感器和通信模塊供電，一路頂兩路，系統架構大幅簡化。軌道交通場景對振動、沖擊和可靠性要求極高，CA220D6K2-6224通過完整的環境與可靠性認證測試，MTBF超10萬小時，完全滿足列車運行環境的嚴苛要求，為信號設備、照明系統和通信基站提供高可靠電力保障。

深圳市中電華星電子技術有限公司長期專注于大功率電源產品的研發、制造與銷售，致力于為無人裝備、新能源及通信領域提供高可靠的電力解決方案。公司產品線涵蓋300W至10000W全功率段充電機及整流模塊，以技術創新為驅動，以品質服務為保障，持續深耕新能源及無人裝備充電應用領域，誠邀各界合作伙伴攜手共進，共同推動中國新能源與無人裝備產業邁向新高度。
