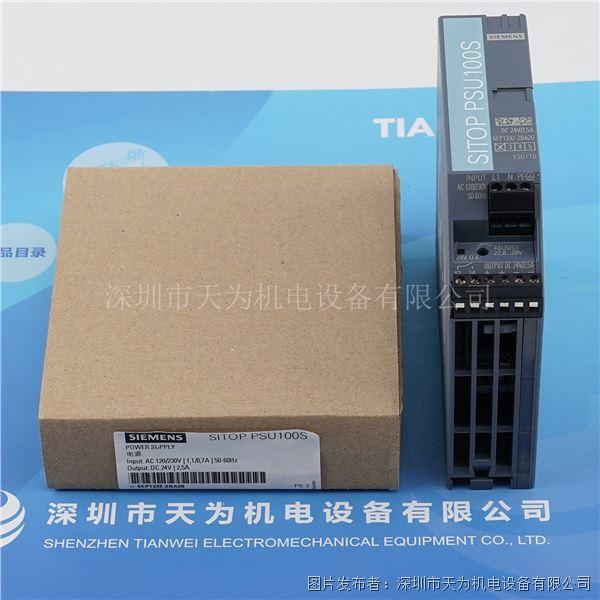

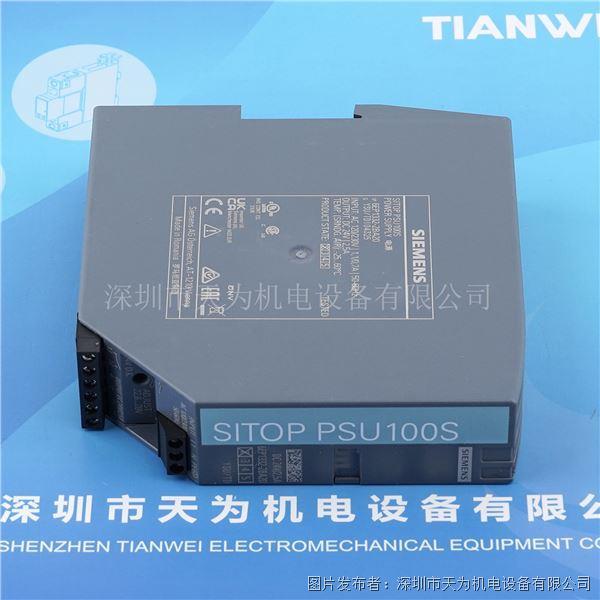

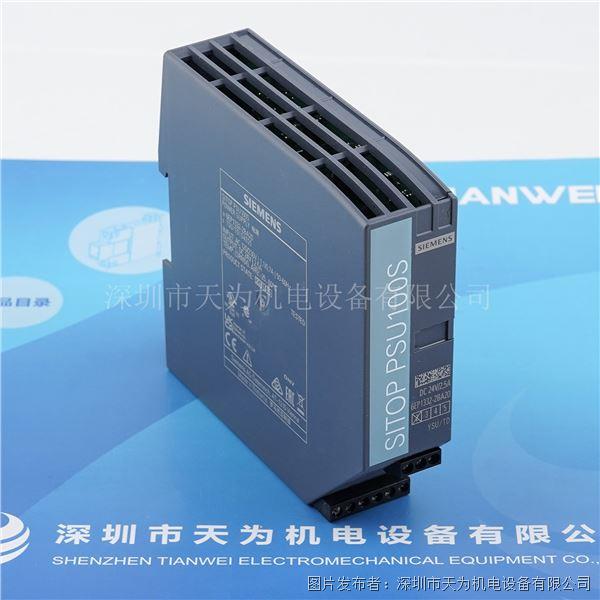

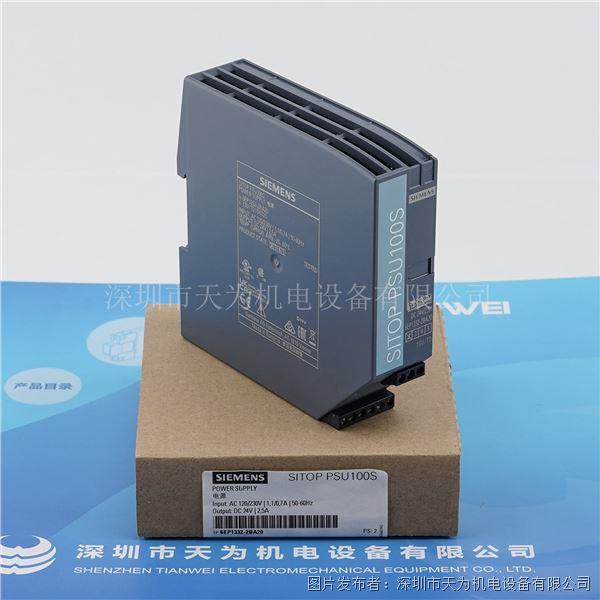

SIEMENS西門子開關電源6EP1332-2BA20

產品規格：

輸入：120/230 V AC

輸出：24 V DC/2.5 A

輸入：

電網的形狀：?jiǎn)蜗嘟涣?/p>

供電電壓 AC 時：范圍自適應

供電電壓：120 V/230 V

輸入電壓：1 AC 時85 ... 132 V

輸入電壓：2 AC 時170 ... 264 V

超廣域輸入：否

過電壓的過載能力：2.3 ×V額定輸入 ，1.3ms

跨接時間：輸出電流額定值中 在電網停電時 最小值20 ms

工作條件：斷電橋接方式Vin = 93/187 V時

電網頻率：50/60 Hz

電網頻率：47 ... 63 Hz

輸入電流：

● 輸入電壓額定值為 120 V 時：1.25 A

● 輸入電壓額定值為 230 V 時：0.74 A

電流限制 接通電流 25 °C 時 最大值：33 A

輸出：

電壓波形：輸出端上調節后、零電位直流電壓

輸出電壓：DC 時 額定值24 V

輸出電壓：

● 輸出端 1 上 DC 時 額定值：24 V

可調整輸出電壓：是; 通過電位器

可調節的輸出電壓：22.8 ... 28 V

相對總公差 電壓：3 %

相對調節精度：輸出電壓

● 輸入電壓緩慢波動時：0.1 %

● 歐姆負載緩慢波動時：1 %

剩余波紋度：

● 最大值：150 mV

● 典型：30 mV

電壓峰段：

● 最大值：240 mV

● 典型：70 mV

顯示方式 針對正常運行：24 V 的綠色 LED 正常

信號類型 輸出端上：繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正?！?/p>

輸出電壓特性 接通時：V輸出 超調< 3%

動作延遲時間 最大值：0.3 s

電壓升高時間：輸出電壓

● 典型：15 ms

輸出電流：

● 額定值：2.5 A

● 測量范圍：0 ... 3 A; 3 A 升至 +45 °C; +60 ... +70 °C: 降額使用3%/K

輸出的有效功率 典型：60 W

瞬時過載電流：

● 啟動期間短路 典型：9 A

● 運行期間短路 典型：8 A

過電流持續過載時間

● 啟動期間短路：800 ms

● 運行期間短路：100 ms

設備并聯：是

并聯設備的數量 增加功率：2

效率：

百分比效率：85 %

損耗功率 [W]：

● 輸出電壓額定值時 輸出電流額定值中 典型：10 W

相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型：0.3 %

相對調節精度 輸出電壓 歐姆負載階躍時 10/90/10 % 典型：5 %

調節時間：

● 負載 10 % 階躍至 90 % 時 典型：1 ms

● 負載 90 % 階躍至 10 % 時 典型：1 ms

防過壓保護器規格：發生內部故障時過壓保護，Vout < 33 V

輸出的特性 短路保護：是

短路保護規格：恒流輸出特性

電流限制動作值：3 ... 3.4 A

過電流過載能力：

● 正常運行時：過載150%額定電流輸出 ， 5s/min

持續短路電流 有效值：

● 典型：3.4 A

電位隔離 入口與出口之間：是

電位隔離輸出電壓: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

設備保護等級：Class I

泄漏電流：

● 最大值：3.5 mA

● 典型：0.4 mA

防護等級 IP：IP20

寬度 × 高度 × 深度 外殼的：32.5 × 125 × 120 mm

安裝寬度 × 安裝高度：32.5 mm × 225 mm

須遵守間距：

● 上50 mm

● 下50 mm

● 左0 mm

● 右0 mm

緊固類型：安裝在DIN導軌 EN 60715 35x7.5/15上

● DIN 導軌安裝：是

● S7 異型導軌安裝：否

● 墻壁安裝：否

可順序排列的殼體：是

凈重：0.32 kg
