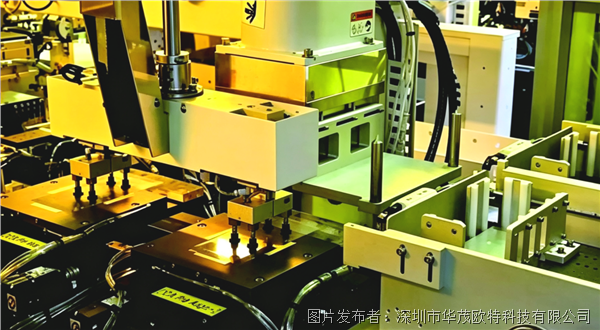

顯示面板貼合機是手機、電腦液晶顯示屏及觸控屏幕制造的核心工藝設備，主要完成偏光片貼附、觸摸屏與顯示模組貼合、OLED面板與偏光板復合等工序；配套檢測單元負責產品外觀、模組尺寸、貼合精度、點燈畫面等項目檢測。

面板貼合核心技術包含真空吸附、高精度視覺對位與閉環壓力控制，保障貼合成品無氣泡、無錯位。設備廣泛應用于消費電子、工業控制終端、醫療影像設備等行業。

行業痛點

貼合后面板易出現顯示不均、壞點等不良；傳統貼合工藝難以保證每次貼合的對位一致性，貼合偏差高發，產品良率偏低，生產效率受限，無法適配大批量高速產線需求。

解決方案

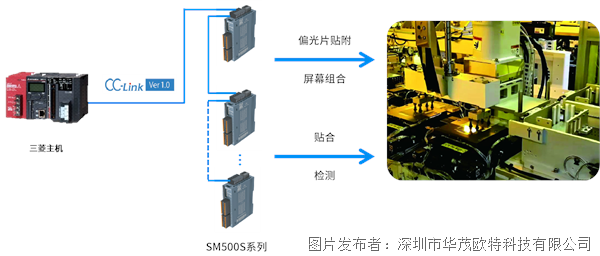

整套系統以三菱PLC為主控單元，搭配CCD視覺定位系統，實現±0.01mm級超高對位精度；采用AU7 500S-CL1控制氣動執行機構，完成精密運動控制與壓合動作。作業時將待貼合組件置于真空腔體內，依靠氣缸可控壓力完成壓合，從工藝層面抑制氣泡生成。

AU7 500S-CL1配合機械臂，實現上料-視覺對位-真空壓合-下料全流程閉環自動化。貼合工序完成后，AU7 500S-CL1采集電流、電壓等各類傳感器信號并上傳至三菱 PLC；PLC通過內置邏輯完成面板貼合狀態判定，大幅減少人工介入，規避人工漏檢、誤檢問題，提升顯示面板成品可靠性與一致性。

應用效果

01、系統擴展性強

可靈活擴展DI/DO通道，后續增加點燈檢測、外觀拍照、掃碼追溯等工位時，無需大規模改動機柜布線，方便設備功能迭代。

02、高速信號采集，保障檢測可靠性

AU7 500S-CL1快速采集多類型傳感器信號，實時反饋壓合壓力、腔體真空度、產品電氣參數，為主控PLC提供精準數據源，實現貼合不良在線判定。

03、調試便捷，簡化對點操作

AU7 500S系列獨立式IO模塊采用緊湊型結構設計，體積小巧，適配設備狹小空間布局。方案有效節省機柜與設備內部安裝空間，模塊拆裝維護便捷，可適應緊湊設備內腔以及復雜工業現場的安裝需求。
